Sistema sbarre ad alta e bassa tensione

1. Che cos'è un sistema sbarre ad alta e bassa tensione?

Un sistema sbarre, noto anche come condotto bus o sistema di condotti sbarre, è un sistema di distribuzione elettrica prefabbricato utilizzato per traspotare grandi quantità di corrente elettrica. Serve come alternativa robusta ai tradizionali cavi di alimentazione e sistemi di tubazioni. La distinzione fondamentale in questi sistemi risiede nei livelli di tensione operativa, che ne determinano la progettazione, l'isolamento e l'applicazione.

In generale, a Busway ad alta tensione (HV). è progettato per sistemi che operano sopra 1kV, spesso utilizzati nelle sottostazioni e nell'industria pesante. Al contrario, a Condotto blindato a bassa tensione (BT). funziona a 1 kV o meno ed è onnipresente negli edifici commerciali e nei data center. Come affidabile fornitore di sistemi sbarre ad alta e bassa tensione , i produttori forniscono queste strutture metalliche chiuse contenenti sbarre in rame o alluminio per garantire una trasmissione di potenza sicura ed efficiente.

2. Applicazioni dei sistemi sbarre ad alta tensione

(1) Trasmissione di energia e sottostazioni

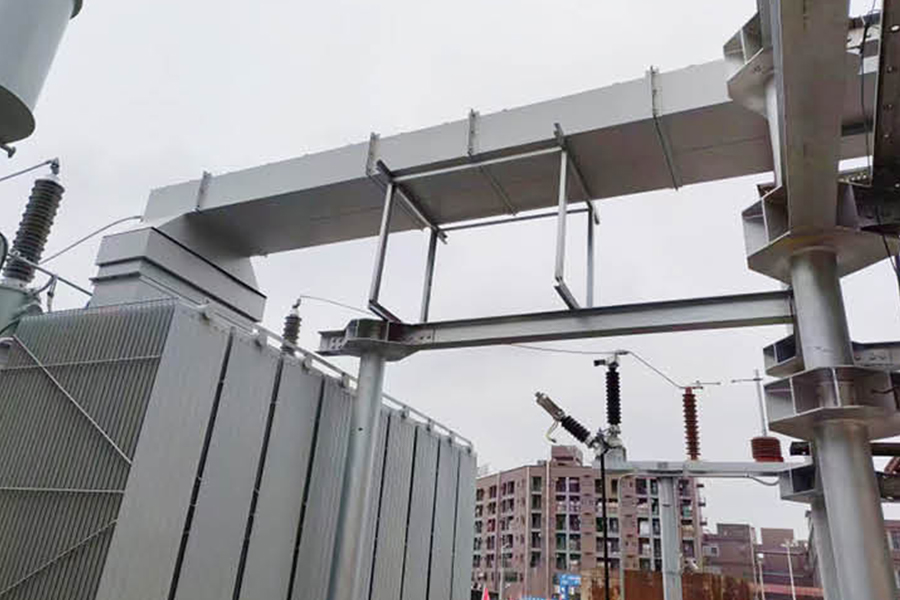

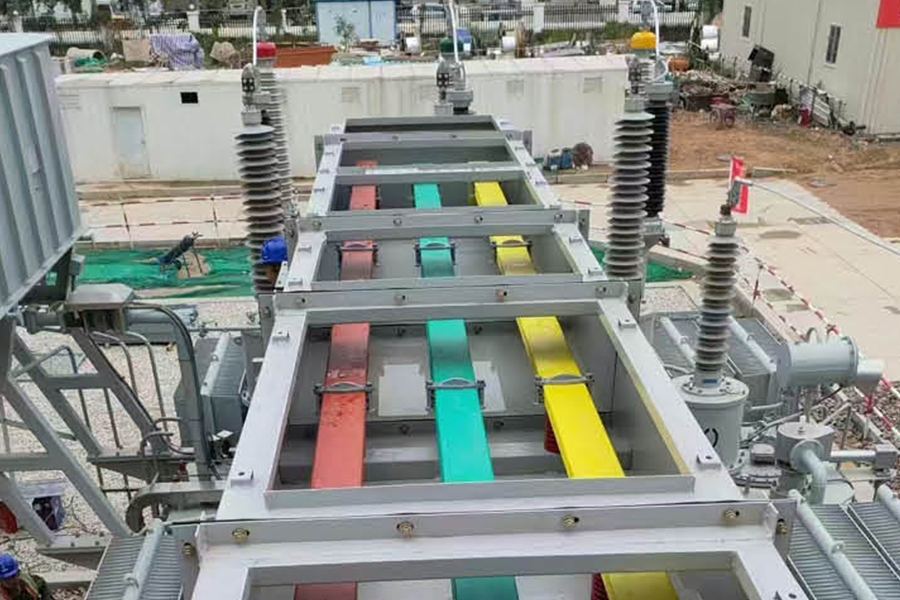

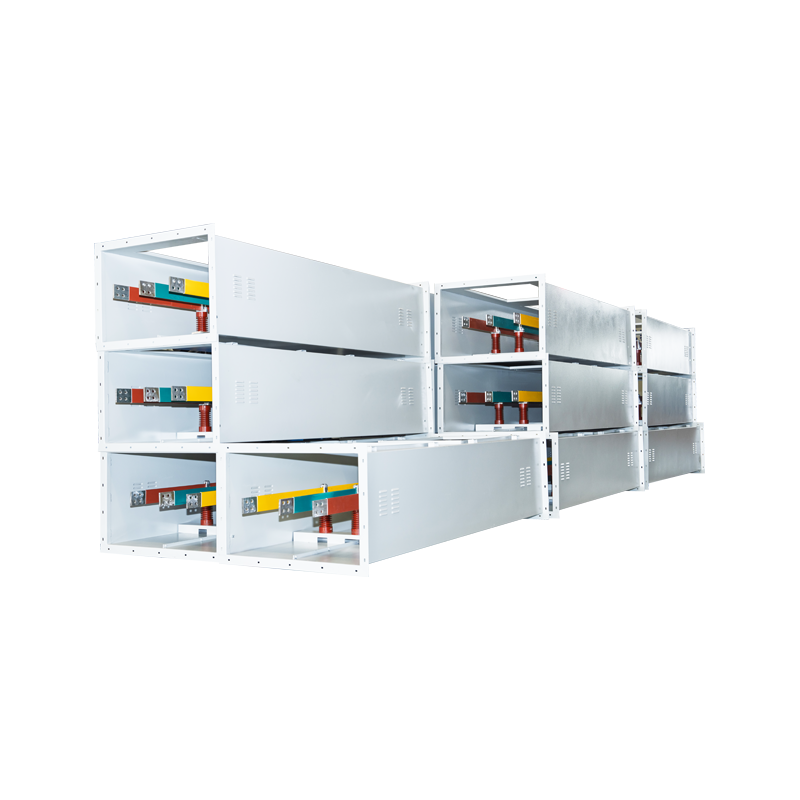

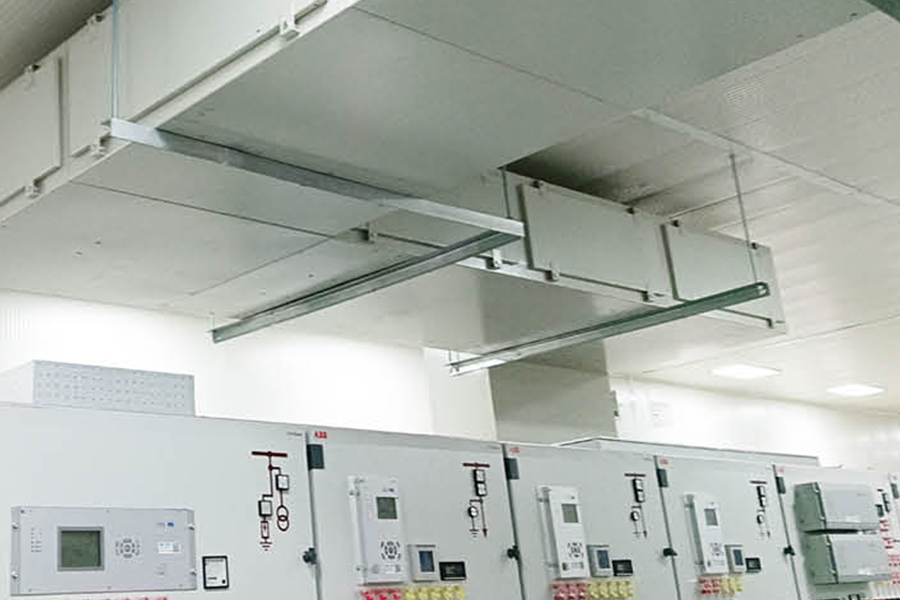

I sistemi sbarre ad alta tensione sono fondamentali nella dorsale delle reti elettriche. Sono utilizzati principalmente in grandi sottostazioni, centrali elettriche e strutture industriali per collegare i generatori ai trasformatori elevatori. Questi sistemi devono resistere a stress elettrici elevati e fattori ambientali. Ad esempio, le sbarre ad alta tensione sono spesso classificate per tensioni comprese tra 3,6 kV fino a 35 kV e correnti eccedenti 2000A .

(2) Macchinari industriali pesanti

In settori come quello siderurgico, petrolchimico e minerario, sono necessarie enormi quantità di energia per far funzionare macchinari pesanti. Un ben progettato Progettazione di sistemi sbarre ad alta tensione garantisce che l'energia venga erogata con una caduta di tensione minima e la massima sicurezza. La natura chiusa della blindosbarra protegge i conduttori da polvere, umidità e contatti accidentali, il che è vitale in ambienti industriali difficili.

3. Applicazioni dei sistemi sbarre a bassa tensione

(1) Distribuzione commerciale e residenziale

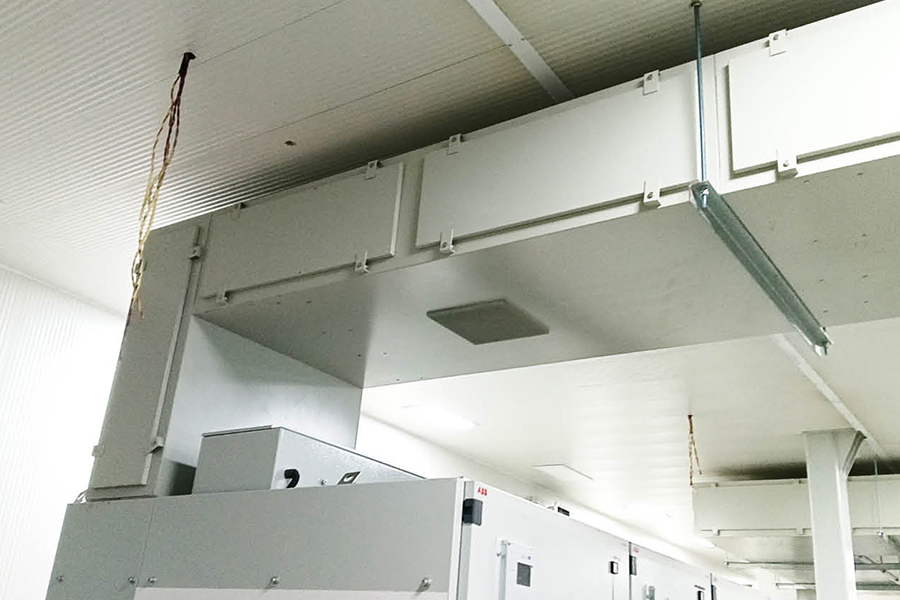

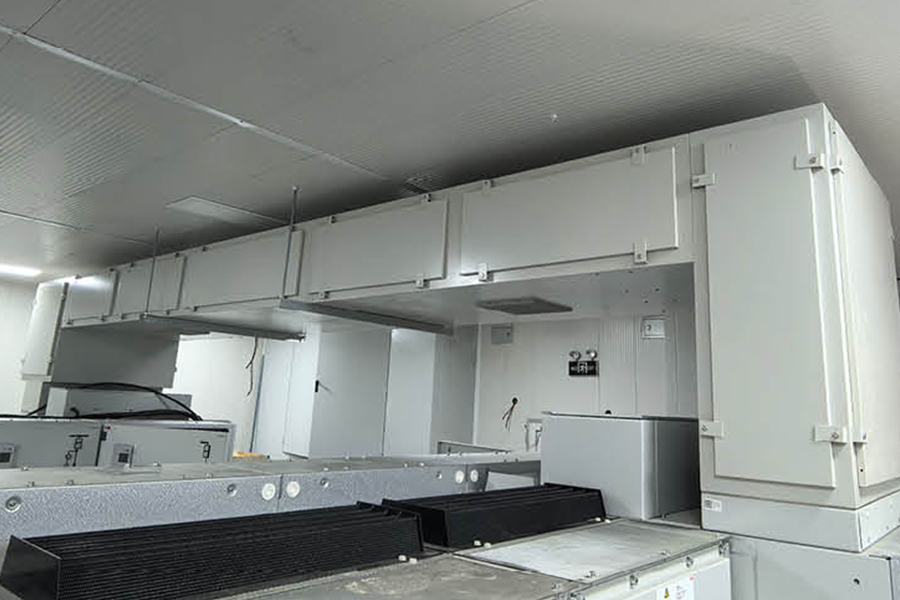

Le blindosbarre a bassa tensione rappresentano lo standard per la distribuzione dell'energia all'interno degli edifici. Si trovano in appartamenti a molti piani, centri commerciali e complessi di uffici. La loro struttura compatta a "sandwich" consente una facile installazione in pozzetti elettrici stretti, sostituendo ingombranti portacavi. Offrono la flessibilità di prelevare l'alimentazione in vari punti per l'illuminazione, i sistemi HVAC e le prese.

(2) Data Center e infrastrutture critiche

I moderni data center richiedono una distribuzione dell'energia altamente affidabile e flessibile. I sistemi di sbarre BT, in particolare le sbarre aeree, consentono di alimentare i rack dei server senza il disordine dei cavi sotto il pavimento. Questo design supporta la rapida riconfigurazione dei layout dei server, un requisito fondamentale per la moderna infrastruttura IT.

4. Differenze chiave: alta e bassa tensione

Comprendere le differenze tecniche è essenziale per scegliere la giusta infrastruttura. La tabella seguente evidenzia le principali distinzioni.

5. Soluzioni di sistema complete

Fornire energia efficiente richiede un’ingegneria di precisione e una profonda conoscenza dei carichi elettrici. Che si tratti di un'enorme centrale elettrica o di un sistema HVAC commerciale, scegli quello giusto soluzioni di sistemi sbarre ad alta e bassa tensione è vitale. Una progettazione adeguata garantisce la stabilità termica, riduce al minimo la perdita di energia e garantisce la sicurezza del personale e delle attrezzature.

Moderno Progettazione di sistemi sbarre ad alta tensione spesso incorpora funzionalità di monitoraggio avanzate per rilevare punti caldi e prevenire guasti. Integrando questi sistemi in modo efficace, le strutture possono raggiungere un equilibrio tra sicurezza, efficienza e scalabilità.

6. Q&A

1. Q1: Perché scegliere una blindosbarra rispetto al cablaggio tradizionale?

   Le linee bus offrono flessibilità e scalabilità superiori. A differenza dei cavi, che sono difficili da reindirizzare una volta installati, le blindosbarre consentono facili "raccordi" per aggiungere o spostare apparecchiature senza spegnere l'intero sistema. Inoltre dissipano meglio il calore e hanno una durata di vita più lunga.

2. Q2: Quali materiali vengono utilizzati nelle sbarre collettrici?

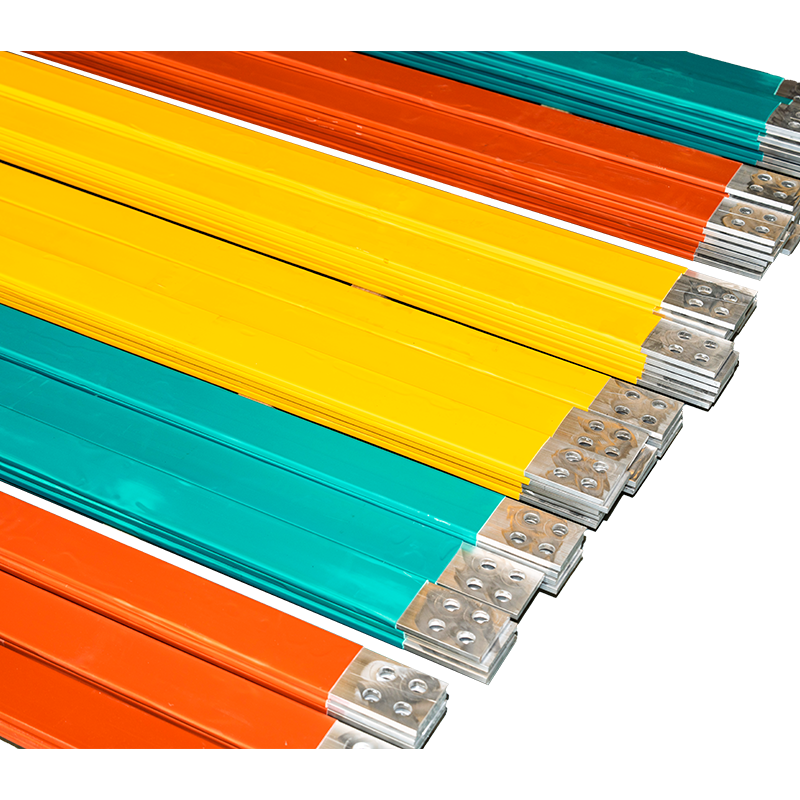

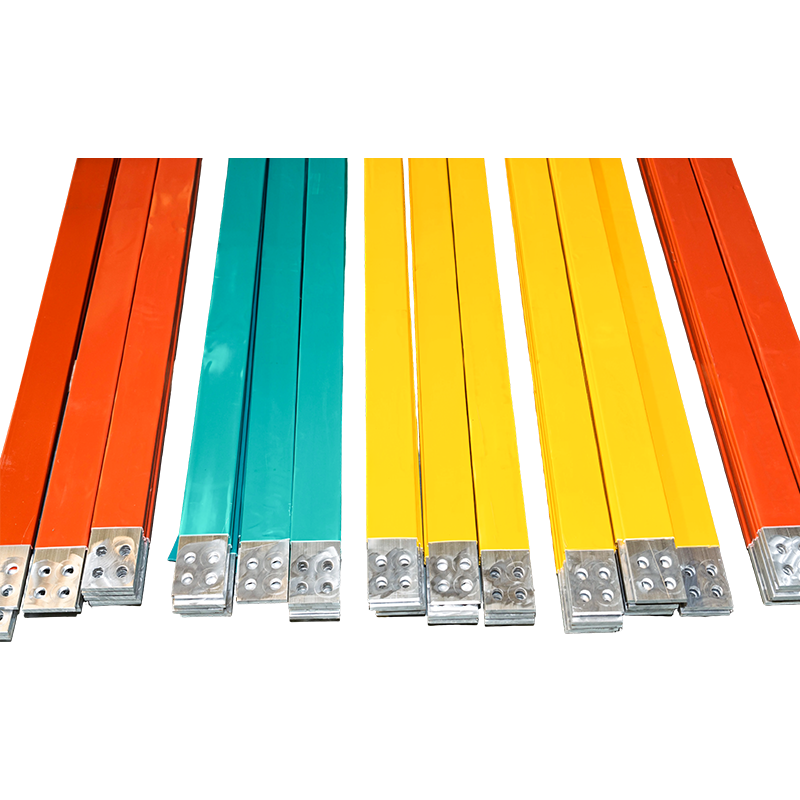

   Le sbarre sono generalmente realizzate in rame or alluminio . Il rame offre una maggiore conduttività ed è più compatto, mentre l'alluminio è più leggero ed economico. La scelta dipende dai requisiti attuali specifici e dal budget del progetto.

3. D3: Come viene mantenuta la sicurezza nelle blindosbarre ad alta tensione?

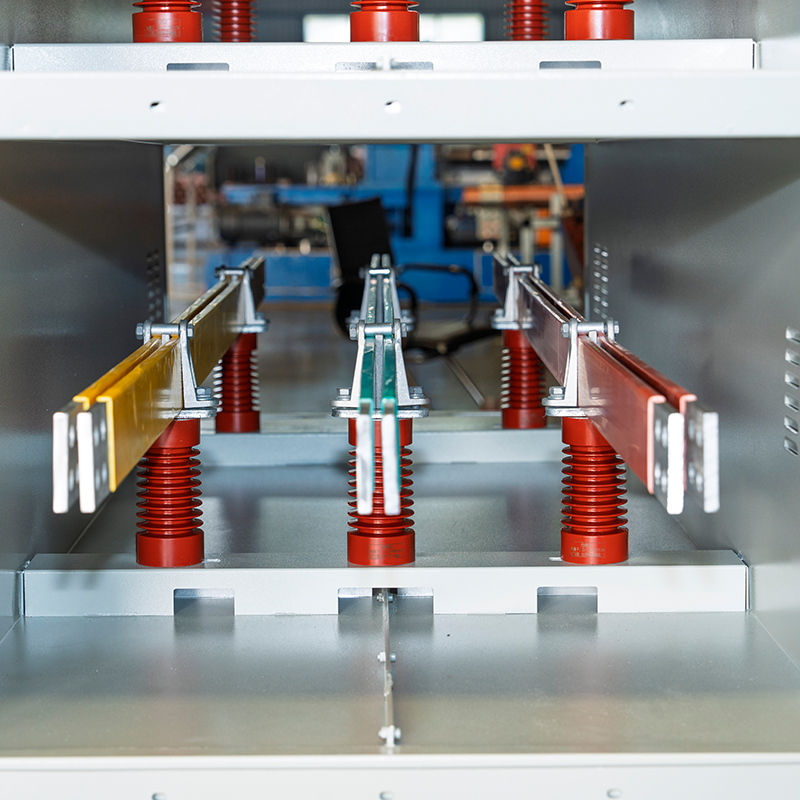

   La sicurezza è garantita da una messa a terra robusta, da materiali isolanti di alta qualità (come DMC o resina epossidica) e da involucri con grado di protezione IP che impediscono il contatto con parti sotto tensione. Anche la manutenzione regolare, come l'imaging termico per rilevare i punti caldi, è fondamentale.
