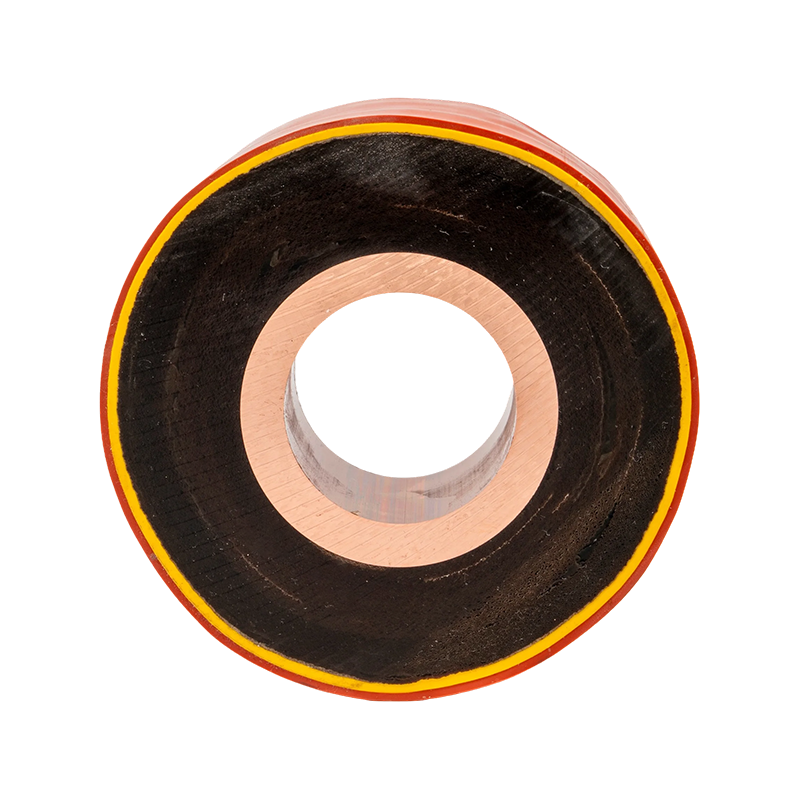

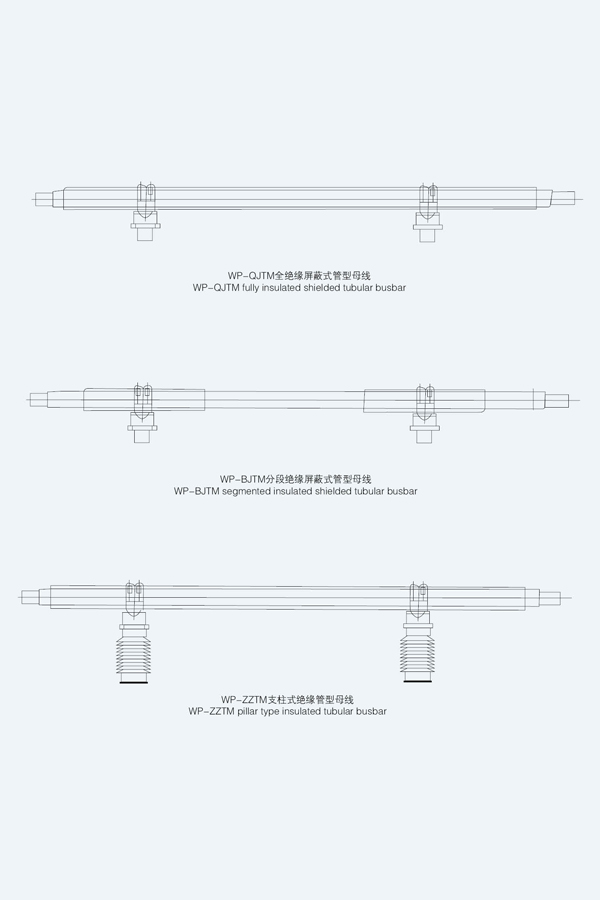

Sbarra collettrice tubolare in fusione di resina epossidica

La barra collettrice tubolare con colata di resina epossidica WOPENG è un prodotto di trasmissione di potenza formato integralmente utilizzando una macchina per lo stampaggio ad iniezione sotto vuoto a due componenti completamente automatizzata, che impiega tecnologie di iniezione a pressione e polimerizzazione ad alta temperatura. La sua struttura non è separabile e presenta proprietà ignifughe insieme alla resistenza all'invecchiamento, vantando una durata di servizio progettata di oltre 30 anni. Per questo prodotto, i giunti isolanti e i conduttori in rame sono realizzati tramite un processo di stampaggio one-shot, ottenendo una fusione senza interruzioni e senza interfacce. Le connessioni intermedie utilizzano una tecnica di saldatura a morsetto in acciaio inossidabile incorporato, garantendo che l'aumento di temperatura sui giunti terminali rimanga inferiore a quello del corpo conduttore. Il prodotto utilizza conduttori in rame privo di ossigeno TZ7 o di qualità superiore (contenuto di rame ≥ 99,90%), con una distanza massima di sospensione non superiore a 5 metri. Incorpora un design strutturale completamente schermato, in cui la schermatura metallica è realizzata da un composito di nastro di acciaio stagnato e nastro di rame. Il sistema di messa a terra è realizzato saldando in modo affidabile fili a trefolo di rame allo strato schermante metallico. Inoltre, il prodotto è dotato di misure di impermeabilità e resistenza all'umidità e di un sistema di identificazione standardizzato.

Contattaci +

PRECV：Barra collettrice tubolare in PTFE SUCC：Sbarra collettrice tubolare in gomma siliconica EPDM

Dettagli del prodotto
Caratteristiche
Contattaci

Vantaggi tecnici

Processo di stampaggio integrato: utilizzando una macchina per lo stampaggio a iniezione sotto vuoto a doppia modalità completamente automatica per la fusione integrata, il prodotto viene formato in un unico ciclo attraverso l'iniezione a flusso di pressione e la polimerizzazione ad alta temperatura. Il conduttore, lo strato schermante, la carta crespata semiconduttiva, lo strato schermante esterno, lo strato schermante metallico e lo strato protettivo esterno sono perfettamente integrati in una struttura monolitica inseparabile.

Design LongLife: il prodotto presenta proprietà ignifughe e resistenza all'invecchiamento, con una durata fino a 30 anni.

Materiali conduttivi di alta qualità: come materiale conduttivo viene selezionato rame TZ7 o di qualità superiore, con il tubo di rame puro con un contenuto di rame ≥ 99,90%.

Tecnologia di connessione affidabile: i giunti isolanti vengono formati in un unico ciclo di stampaggio e fusi in un unico corpo con il conduttore in rame. Le connessioni intermedie utilizzano la saldatura a fascetta in acciaio inossidabile incorporata. L'aumento di temperatura sui giunti terminali è inferiore a quello del corpo conduttore. I collegamenti tra i giunti isolanti e le apparecchiature vengono ottenuti tramite collegamenti flessibili fissati con bulloni.

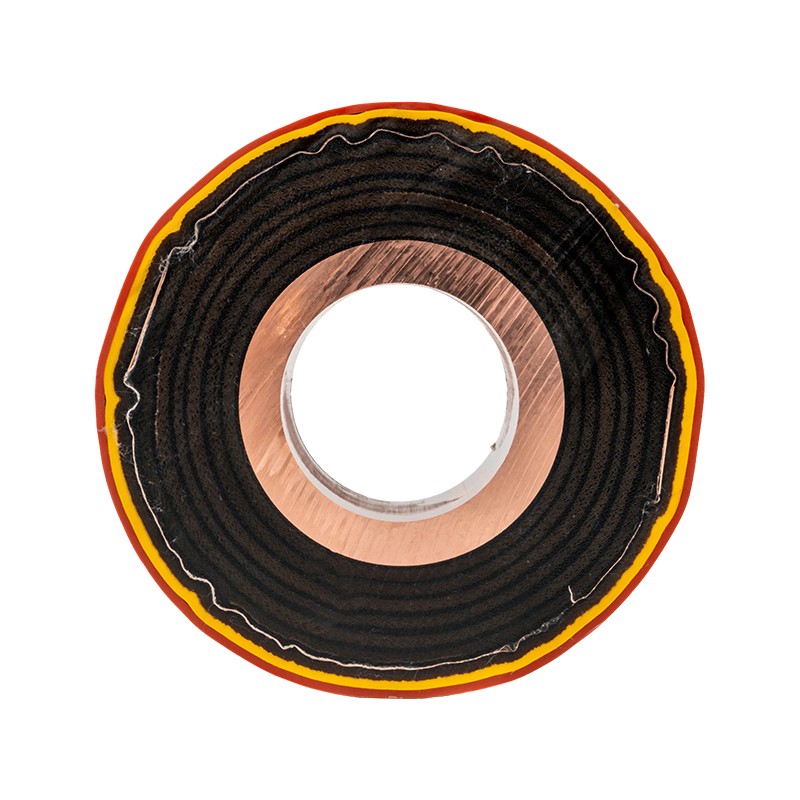

Diagramma schematico della struttura del prodotto

Livello di tensione (KV)	Spessore isolante (mm)
10	10
35	15
66	20
110	30
220	45

Condizioni ambientali di utilizzo
Altitudine: ≤ 4000 metri Minima temperatura dell'aria ambiente: -45 ℃; La temperatura massima dell'aria ambiente è 60°C; Differenza massima di temperatura giornaliera: 35K Intensità solare: 100ow/m2 di radiazione solare Velocità massima del vento: 40 m/s (velocità massima media del vento di 10 minuti da 10 m dal suolo) Umidità relativa ambientale (a 25°C): l'umidità relativa media misurata nell'arco di 24 ore è inferiore al 95%; Umidità relativa media mensile s 90% Spessore del ghiaccio: lo spessore del ghiaccio non supera i 20 mm Intensità sismica: 8 gradi Accelerazione orizzontale al suolo: 0,20 g Accelerazione verticale: 0,15 g Frequenza: 20 Hz Il tempo di resistenza è un'onda sinusoidale: 3 cicli Fattore di sicurezza: maggiore di 167 Livello di inquinamento: Livello di inquinamento secondo GB/T5582 specificato V - la distanza specifica di dispersione di progettazione per inquinamento grave è 31 mm/kv, dopo che il terminale esterno è installato con un dispositivo di arrampicata, la distanza di salita totale non è inferiore a 680 mm Sovratensione temporanea: il tempo di sovratensione non deve superare le 8 ore nell'arco delle 24 ore e non deve superare le 125 ore nell'intero anno

Struttura e requisiti del prodotto

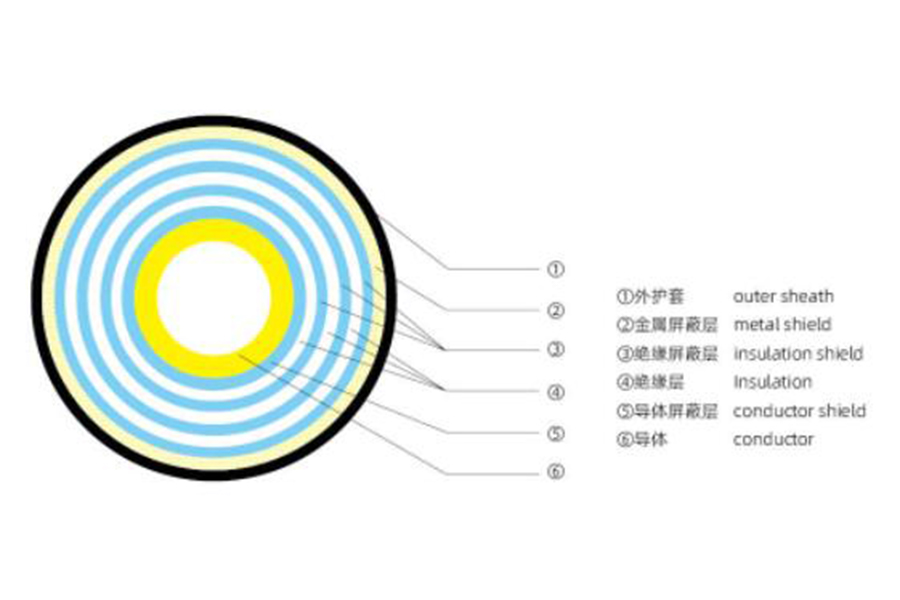

La sbarra collettrice del tubo di colata di resina epossidica sotto vuoto viene versata da un'incollatrice automatica sotto vuoto a doppia agitazione di liquidi, colata a pressione e polimerizzazione ad alta temperatura una volta formata. Il conduttore, lo strato schermante interno, la carta ondulata semiconduttiva, lo strato schermante esterno, lo strato schermante in metallo e lo strato protettivo esterno nel loro insieme, non possono essere divisi, ritardanti di fiamma, resistenza all'invecchiamento, durata di servizio di 30 anni. Il giunto del terminale bus del tubo della fusione di resina epossidica sotto vuoto è formato una volta e integrato con un conduttore di rame. La maglia centrale è saldata con un anello in acciaio inossidabile incorporato. L'aumento di temperatura del giunto terminale è inferiore a quello del corpo conduttore. Il materiale è coerente con la forma strutturale e il materiale della sbarra collettrice. Materiale conduttore: deve essere selezionato rame di grado T2Y e superiore e il contenuto di rame del tubo di rame puro è ≥ 99,90%. La luce massima della barra collettrice del tubo sospeso di colata sotto vuoto di resina epossidica non è superiore a sM. Il bus del tubo dovrebbe avere uno strato di schermatura metallica e la schermatura metallica è costituita da una striscia intrecciata di rame e una striscia di rame. Il cavo di messa a terra è saldato in modo affidabile con nastro intrecciato in rame e uno strato di schermatura metallica. I punti di messa a terra devono essere collegati saldamente al sistema di messa a terra in loco. I punti di messa a terra devono essere fortificati con misure impermeabili e resistenti all'umidità. I punti di messa a terra devono essere contrassegnati e numerati La copertura esterna isolante dello schermo di messa a terra dovrebbe essere in grado di prevenire in modo affidabile l'intrusione di umidità e umidità. È possibile utilizzare boccole isolanti termorestringenti e i colori di fase (giallo, verde, rosso) vengono utilizzati nei punti ovvi. Il trattamento antiruggine deve essere applicato alla saldatura dei metalli nella costruzione del cantiere. Tutti i bulloni e le viti utilizzati sono realizzati con materiali zincati a caldo. Il collegamento tra il giunto terminale del bus in tubo di resina epossidica colato sotto vuoto e l'apparecchiatura è costituito da una connessione morbida e da una connessione di fissaggio a bullone. Requisiti per la superficie sovrapposta dell'estremità del conduttore: l'estremità del tubo di rame deve essere arrotondata e la superficie di connessione dell'estremità del tubo di rame deve essere placcata con argento o stagno per garantire una bassa resistenza di contatto e una funzione anticorrosione.

Soluzioni applicative tipiche per sbarre a tubi isolati

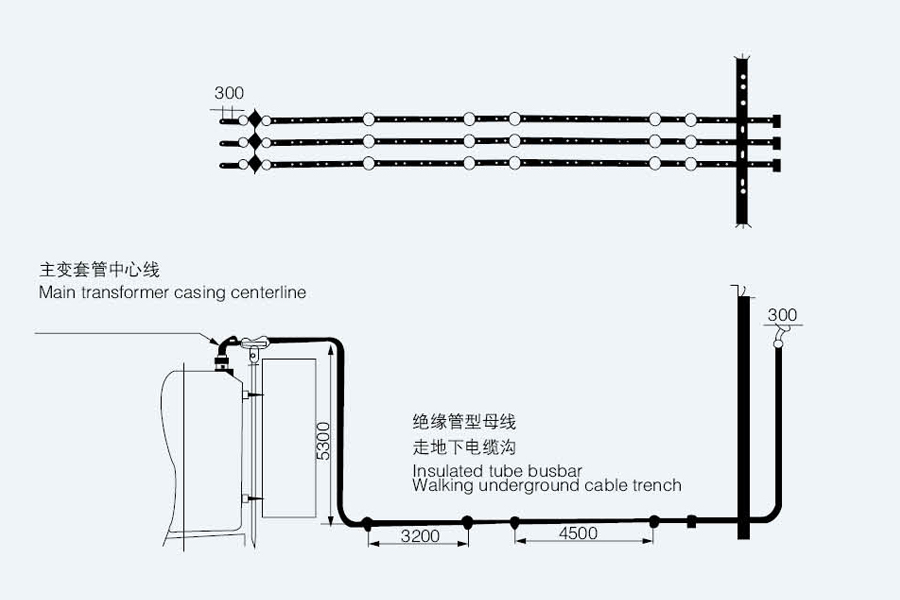

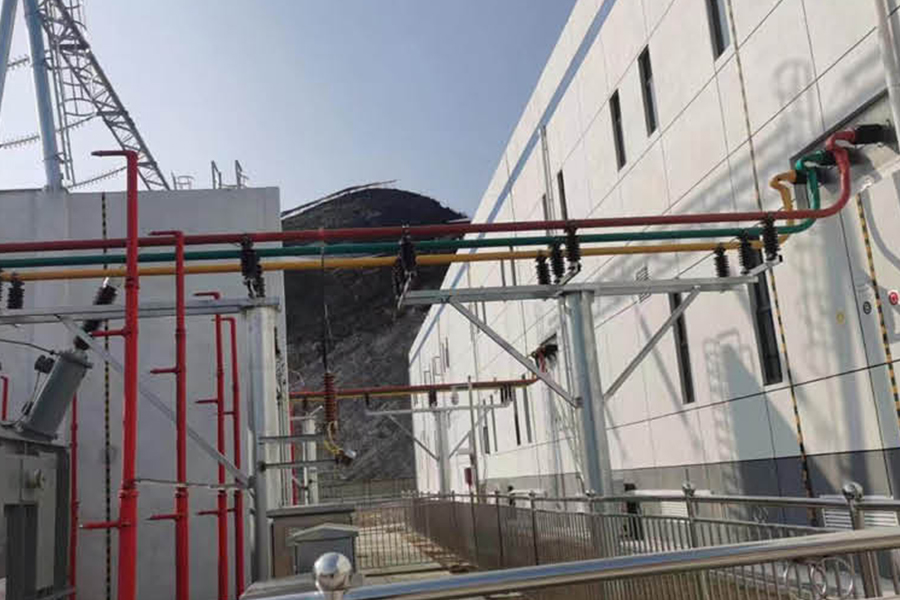

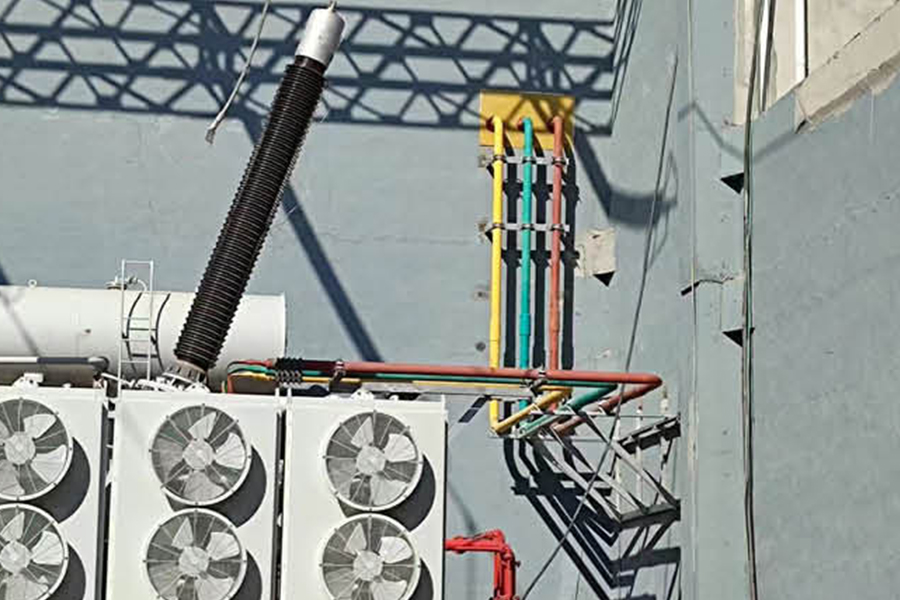

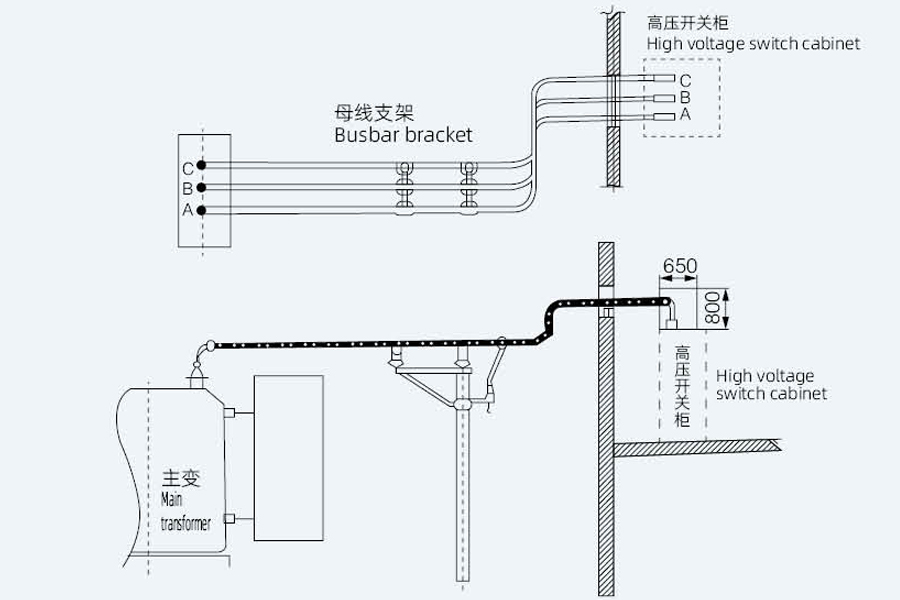

Metodo 1: collegare il trasformatore principale alla sala di controllo
Questo è il modo più comune di applicazione delle sbarre tubolari. La sbarra è collegata direttamente dai terminali a bassa tensione del trasformatore principale al
terminali del quadro elettrico nella sala di controllo. Principali vantaggi: Adatto a grandi correnti. Il cablaggio è chiaro e bello e può essere completamente isolato o semi-isolato.

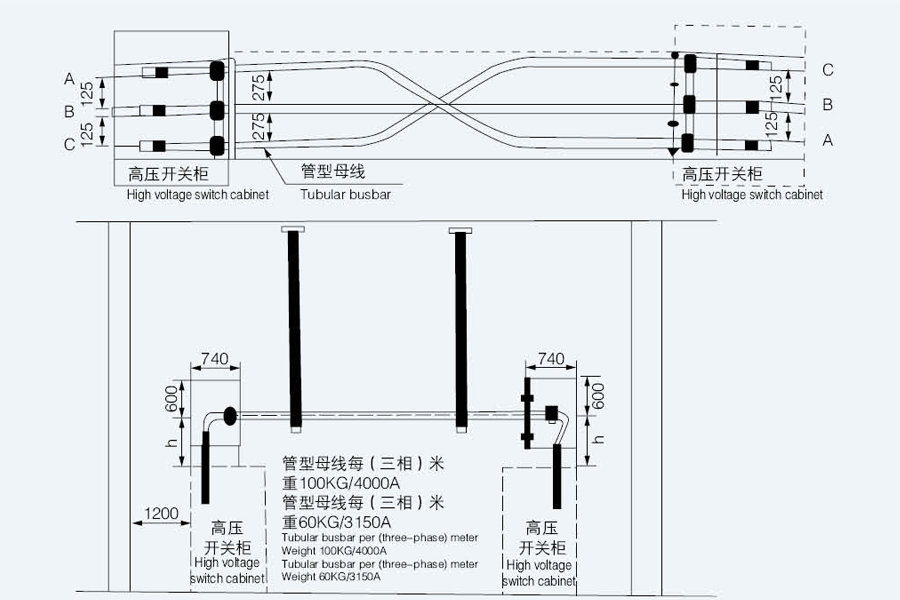

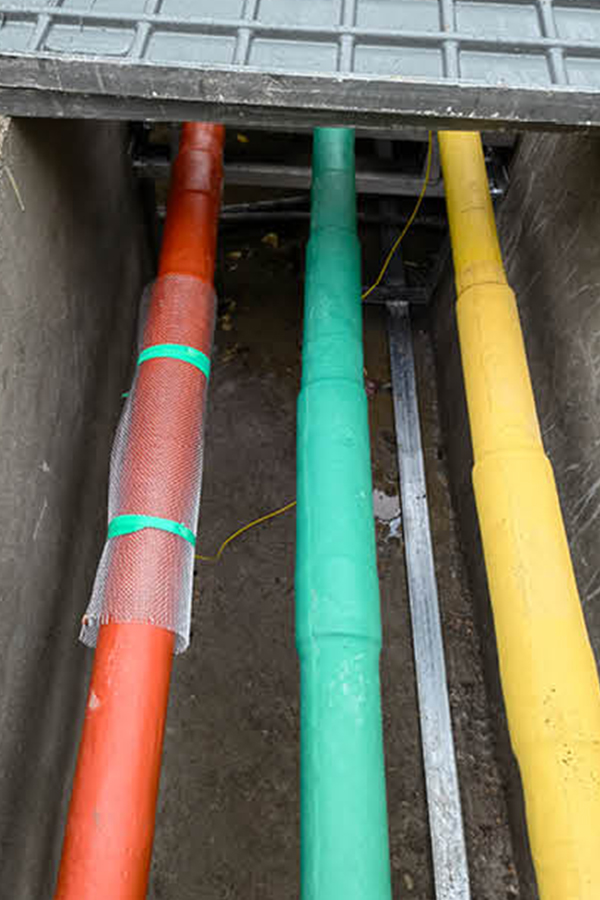

Metodo 2: La sbarra collettrice viene fatta passare attraverso una trincea o un soppalco per cavi
La figura seguente è un altro modo comune di applicare le sbarre tubolari. Le sbarre collettrici possono essere collegate ai quadri elettrici attraverso fosse interrate
o soppalchi per cavi e possono essere utilizzati anche per il collegamento tra quadri elettrici. Questa sbarra è completamente isolata ed è particolarmente adatta alle situazioni
dove il cablaggio è difficile.

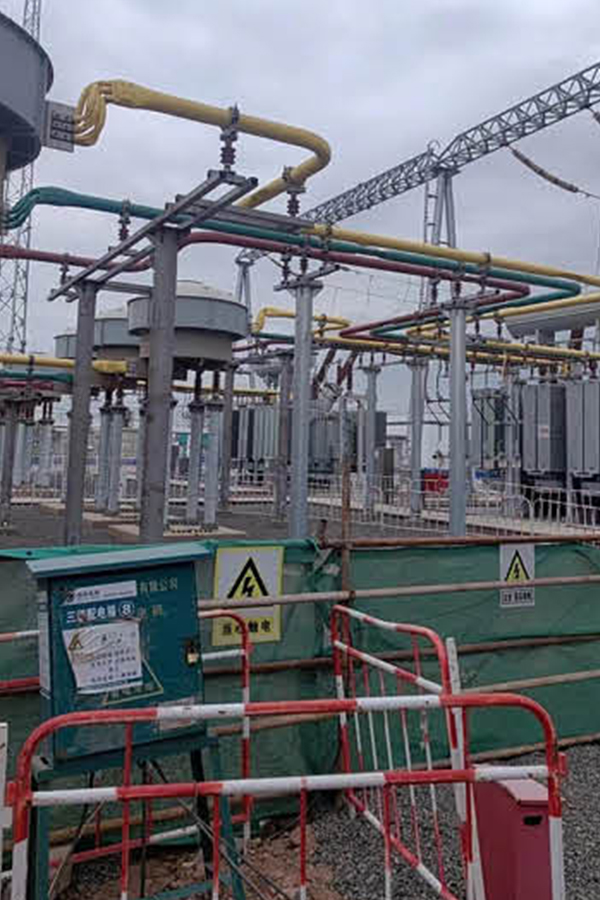

Metodo 3: Le sbarre tubolari vengono instradate attraverso fosse o soppalchi per cavi
Questo metodo è il metodo di collegamento dei cavi superiore del quadro elettrico. Può anche essere collegato tramite il cavo mezzanino e il collegamento cavo inferiore
metodo. Gli utenti possono scegliere in base alla situazione reale. Il tipo a sbarre è completamente isolato.

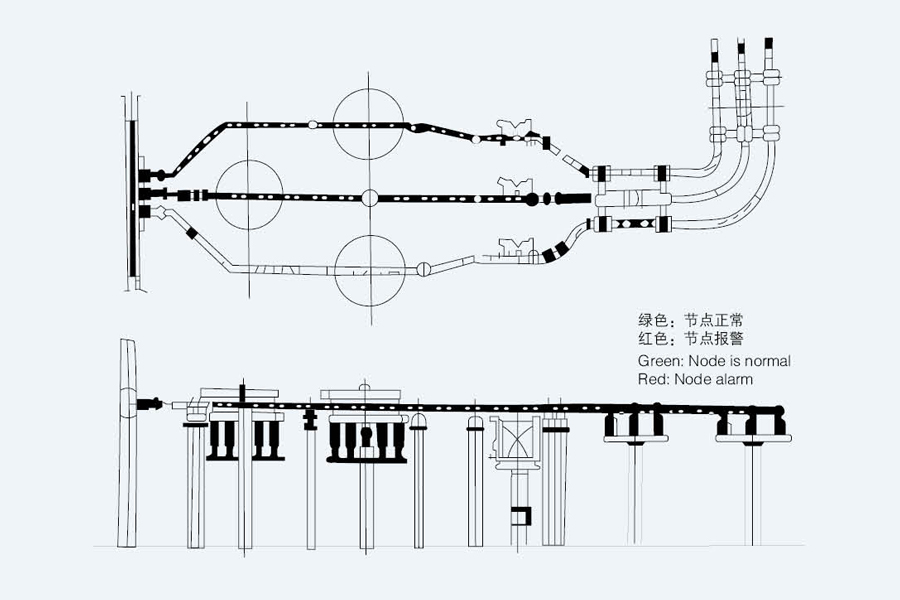

Metodo 4: sistema di monitoraggio CNC per bus tubolare
La nostra azienda lo sviluppa da sola e implementa il monitoraggio intelligente senza pilota di molteplici dati tecnici del bus della metropolitana.

Sbarra a tubo isolato

Condizioni ambientali operative

Altitudine: ≤4000 m

Condizioni di temperatura: Temperatura minima dell'aria ambiente: 45°C;Temperatura massima dell'aria ambiente: 60°C;Variazione massima della temperatura giornaliera: 35 K

Intensità della radiazione solare: 1000 W/m²

Condizioni di velocità del vento: Velocità massima del vento: 40 m/s

Condizioni di umidità: Umidità relativa media giornaliera: ≤95% ；Umidità relativa media mensile: ≤90%

Condizioni della copertura del ghiaccio: spessore del ghiaccio non superiore a 20 mm

Condizioni sismiche: Intensità sismica: 8 gradi； Accelerazione orizzontale del suolo: 0,20 g； Accelerazione verticale del suolo: 0,15 g； Frequenza: 20 Hz； Durata di resistenza all'onda sinusoidale: 3 cicli

Fattore di sicurezza: maggiore di 1,67
