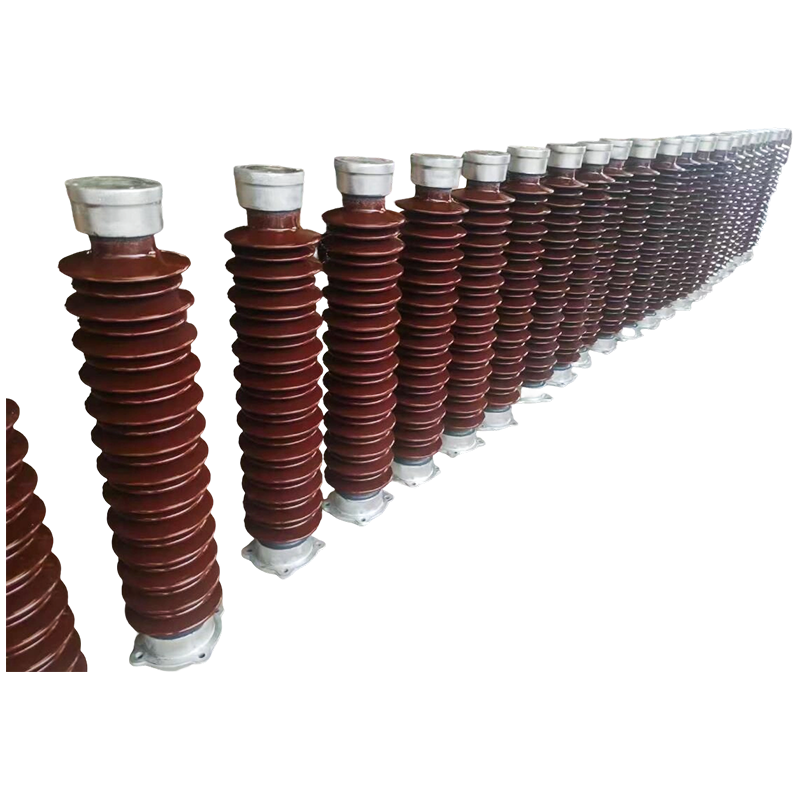

Postisolante

Vantaggi tecnici

Struttura semplificata e installazione facile: la barra collettrice tubolare isolata è fissata direttamente alle strutture in acciaio o ai supporti in cemento, eliminando la necessità di boccole a muro e isolatori posteriori. Adotta una modalità di installazione a vista, supportata da staffe tubolari dedicate per sbarre con interasse ≥275 mm. Le staffe fisse vengono installate quando la luce varia da 6 m a 13 m.

Elevata resistenza meccanica e ampio intervallo di supporto: la sollecitazione ammissibile della barra collettrice tubolare isolata è quattro volte quella delle sbarre collettrici rettangolari, consentendole di resistere a correnti di cortocircuito significative. Con una corrente di cortocircuito di 50 kA, una sbarra collettrice tubolare Φ100×6 mm raggiunge una campata sospesa fino a 9 metri e, con il supporto della staffa della sbarra collettrice, la campata può raggiungere 13 metri. La sbarra collettrice può essere collegata direttamente a camere ad alta tensione, reattori limitatori di corrente interni o quadri elettrici da 10 kV, riducendo la necessità di relativi isolatori posteriori, raccordi per sbarre collettrici e fondazioni strutturali.

Elevate prestazioni sismiche: la progettazione del prodotto considera le condizioni sismiche, resistendo all'accelerazione orizzontale di 0,20 g, all'accelerazione verticale di 0,15 g, alla frequenza di vibrazione di 20 Hz e alla tolleranza a tre cicli di onde sinusoidali. Il fattore di sicurezza supera 1,67, garantendo il normale funzionamento in condizioni sismiche e di cortocircuito simultanee.

Eccellente adattabilità ambientale: adatto ad altitudini ≤4000 metri e ambienti con classe di gravità dell'inquinamento V (inquinamento pesante), il rapporto di distanza di dispersione di progetto è 31 mm/kV. Dopo aver installato gli estensori di dispersione sui terminali esterni, la distanza di dispersione totale non è inferiore a 680 mm.

Caratteristiche

Valore della semplificazione strutturale
Nei tradizionali sistemi di sbarre, i post isolatori svolgono la duplice funzione di supporto meccanico e isolamento elettrico. Attraverso progetti innovativi che fissano direttamente le sbarre tubolari su supporti strutturali in acciaio, il numero di isolatori utilizzati non solo viene ridotto, ma la struttura del sistema viene sostanzialmente semplificata. Ciò riduce la complessità dell’installazione e i potenziali punti di guasto, riflettendo la tendenza tecnologica di evolversi da componenti discreti verso sistemi integrati.

Requisiti di adattabilità ambientale
I postisolatori devono soddisfare requisiti di funzionamento stabile a lungo termine in ambienti difficili, in particolare in condizioni severe con livelli di inquinamento fino alla Classe V, dove le loro prestazioni anti-inquinamento flashover diventano un indicatore critico. Ottimizzando la progettazione del capannone, utilizzando materiali idrofobici e controllando rigorosamente la distanza superficiale, si garantiscono prestazioni di isolamento affidabili in ambienti speciali come le aree costiere e con inquinamento industriale.

Analisi comparativa di installazione e manutenzione
Rispetto alle complesse procedure richieste per l'installazione dei tradizionali isolatori a palo, come la costruzione di fondazioni, l'allineamento livellante e il fissaggio multipunto, i sistemi di sbarre tubolari integrate adottano metodi di installazione delle staffe standardizzati, abbreviando notevolmente i tempi di costruzione. In termini di manutenzione, gli isolatori tradizionali richiedono una regolare pulizia della contaminazione, rilevamento di crepe e test elettrici, mentre il design completamente chiuso delle sbarre collettrici tubolari riduce sostanzialmente la frequenza e i costi di manutenzione.

Caratteristiche Tecniche del Materiale e del Processo
I moderni isolatori post sono realizzati principalmente utilizzando porcellana elettrica ad alta resistenza, vetro temperato o materiali compositi. Tra questi, gli isolanti compositi offrono vantaggi come eccellente idrofobicità, elevata resistenza allo scoppio e leggerezza.
