1. Che cos'è una sbarra collettrice tubolare?

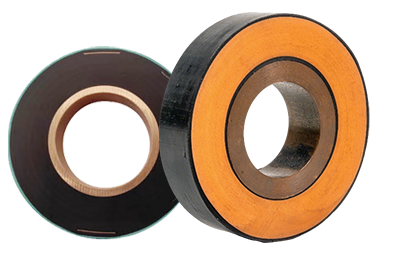

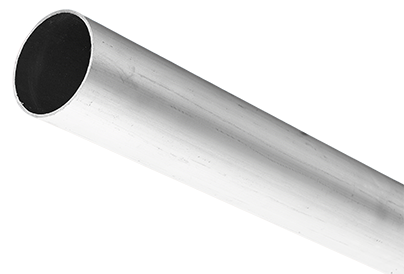

A sbarra tubolare è un conduttore cavo e cilindrico realizzato in leghe di alluminio o rame, progettato per trasportare correnti elettriche elevate all'interno di quadri, sottostazioni e sistemi di distribuzione di energia. A differenza delle sbarre collettrici solide rettangolari o piatte, la forma tubolare offre resistenza meccanica superiore, minori perdite di effetto pelle e raffreddamento naturale potenziato . I diametri esterni tipici vanno da da 40 mm a 200 mm , con spessore della parete compreso tra 3 mm e 10 mm, che può ospitare correnti nominali da 800 A fino a 6000 A .
Grazie alla sua geometria efficiente, una sbarra collettrice tubolare riduce lo stress del campo elettrico e migliora l'uniformità della distribuzione della tensione, rendendola particolarmente adatta per installazioni a media e alta tensione. È comunemente realizzato in leghe di alluminio ad alta conduttività come 6063-T6 o rame con superfici di contatto placcate, garantendo sia prestazioni elettriche che affidabilità a lungo termine in ambienti difficili.
Nei moderni sistemi di alimentazione, le sbarre tubolari sono ampiamente applicate nelle sottostazioni isolate in aria (AIS), nei quadri isolati in gas (GIS) e negli impianti di energia rinnovabile, dove design compatto e trasmissione di corrente stabile sono requisiti critici.
2. Come funziona una sbarra collettrice tubolare?
Una barra collettrice tubolare fornisce un percorso a bassa impedenza per il flusso di corrente, combinandosi conduttività, effetto pelle ridotto ed efficiente dissipazione del calore . Rispetto ai conduttori solidi, la resistenza CA può essere ridotta di 15–25% , migliorando l'efficienza energetica e riducendo le perdite di trasmissione nelle applicazioni a lunga distanza o ad alta corrente.
Le sue prestazioni sono regolate dalla conduttività elettrica, dalla geometria del conduttore e dalle caratteristiche termiche. Ottimizzando questi fattori, le sbarre collettrici tubolari garantiscono un flusso di corrente stabile mantenendo un aumento di temperatura accettabile in condizioni di funzionamento continuo.
(1) Riduzione dell'effetto pelle
La struttura cava aumenta la superficie effettiva, consentendo una distribuzione della corrente più uniforme. Può trasportare un tubo di alluminio da 100 mm circa il 25% in più di corrente di un conduttore solido equivalente. Questo vantaggio diventa più significativo a frequenze più elevate e dimensioni dei conduttori maggiori.
(2) Prestazioni meccaniche e termiche
La sua forma cilindrica fornisce una forte resistenza alle forze elettromagnetiche durante gli eventi di cortocircuito e migliora le prestazioni di raffreddamento attraverso la convezione naturale. Le superfici interna ed esterna del tubo consentono un migliore scambio termico, aiutando a mantenere temperature operative sicure anche in condizioni di carico elevato.
| Confronto tra sbarre collettrici tubolari e solide (4000 A, 60 Hz) | ||
| Parametro | Sbarra tubolare per autobus | Barra degli autobus solida |
| Peso | ~6,2kg | ~18,5kg |
| Rapporto di resistenza CA | 1.08 | 1.32 |
| Zona di raffreddamento | Alto | Moderato |
| Resistenza al cortocircuito | 95kA | 70kA |
3. Principali vantaggi e applicazioni
Sbarre tubolari sono ampiamente utilizzati per la loro efficienza e affidabilità nei moderni sistemi di alimentazione:
- Maggiore portata con peso ridotto , migliorando l’efficienza strutturale
- Minore effetto di scarica corona, particolarmente importante nei sistemi ad alta tensione
- Forte resistenza alle vibrazioni e alle sollecitazioni meccaniche
- Installazione semplificata e manutenzione flessibile
Questi vantaggi rendono le sbarre tubolari ideali per sottostazioni, sistemi eolici, impianti fotovoltaici, impianti di produzione industriale e collegamenti di trasformatori. La loro capacità di gestire carichi di corrente elevati pur mantenendo dimensioni compatte supporta lo sviluppo di moderne infrastrutture energetiche e sistemi di reti intelligenti.
4. Domande frequenti (FAQ)
Q1: Valutazione attuale?
In genere varia da da 1600 A a 5000 A a seconda del diametro, del materiale e delle condizioni di raffreddamento. Diametri più grandi e design ottimizzati possono supportare correnti ancora più elevate.
Q2: Alluminio vs rame?
L'alluminio è più leggero ed economico , rendendolo adatto per installazioni su larga scala, mentre il rame offre una maggiore conduttività ed è preferito per sistemi compatti che richiedono la massima efficienza.
Q3: metodo di installazione?
La maggior parte dei sistemi utilizza collegamenti bullonati o a morsetto , consentendo un'installazione rapida, una facile espansione e una manutenzione conveniente senza complessi processi di saldatura.
Q4: uso esterno?
Sì, le sbarre collettrici tubolari sono adatte per l'uso esterno se trattate con rivestimenti anodizzati o protettivi per resistere alla corrosione, all'esposizione ai raggi UV e all'inquinamento ambientale.
Q5: Limite di temperatura?
Tipicamente 90°C per l'alluminio in condizioni operative normali, con limiti più elevati possibili per carichi di emergenza di breve durata a seconda dell'isolamento e degli standard di progettazione.
Le sbarre tubolari continuano ad evolversi, offrendo alta efficienza, affidabilità strutturale e design compatto per i moderni sistemi di trasmissione e distribuzione di potenza.
