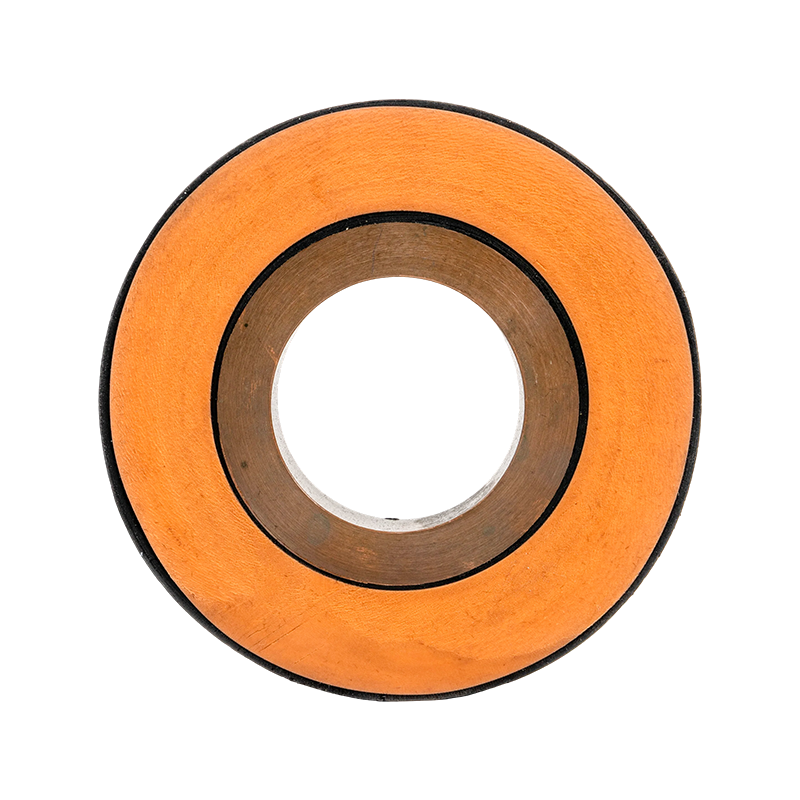

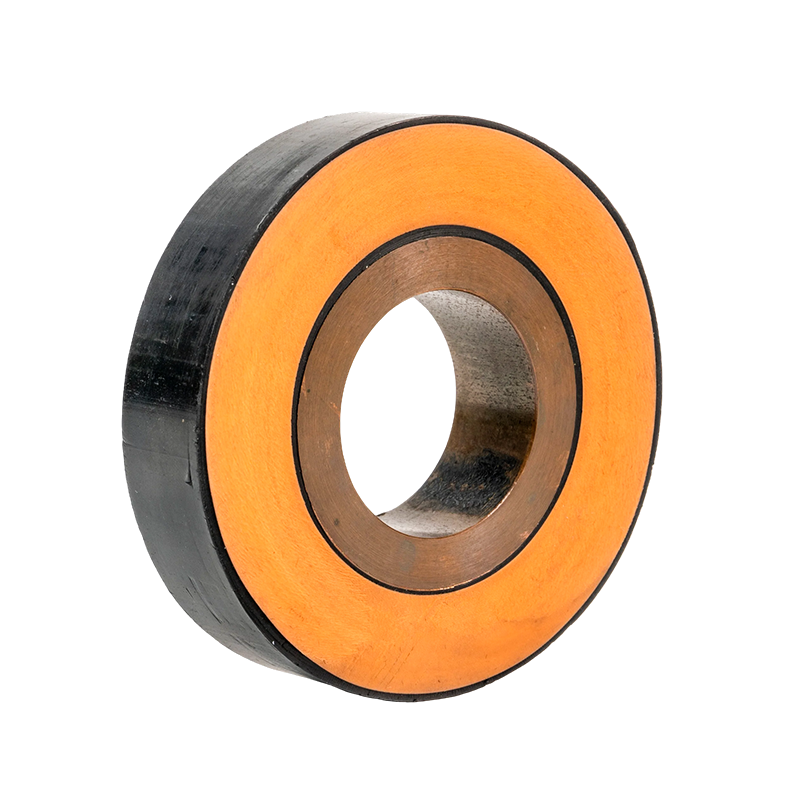

Sbarra collettrice tubolare in gomma siliconica EPDM

La sbarra collettrice tubolare in gomma siliconica EPDM adotta un design strutturale isolante schermato composito. Attraverso la tecnologia di estrusione dei polimeri, il conduttore tubolare in rame o alluminio, la schermatura del conduttore, lo strato isolante e la schermatura isolante vengono coestrusi in un unico processo, ottenendo sia funzioni di trasporto di corrente conduttiva che di isolamento schermato per il filo. La sbarra collettrice tubolare in gomma siliconica EPDM è prodotta utilizzando la tecnologia di coestrusione a triplo strato, garantendo interfacce strette e senza spazi tra gli strati schermanti interni ed esterni e lo strato isolante. Il materiale isolante primario è la gomma etilene propilene diene monomero (EPDM), il conduttore è un tubo di rame solido, lo strato schermante metallico è costituito da un foglio di rame, la guaina esterna è composta da isolamento polimerico poliolefinico e i giunti presentano un design schermato per ottenere un isolamento completo lungo l'intera linea.

Contattaci +
PRECV：Sbarra collettrice tubolare in fusione di resina epossidica SUCC：Nessun prodotto successivo
  • Dettagli del prodotto
  • Caratteristiche
  • Contattaci

Vantaggi tecnici

Tecnologia di coestrusione a triplo strato: la schermatura del conduttore, lo strato isolante e la schermatura isolante vengono estrusi e formati simultaneamente, garantendo interfacce strette e senza spazi tra gli strati, migliorando significativamente le prestazioni complessive del prodotto.


Progettazione ottimizzata del campo elettrico: i terminali utilizzano una struttura prefabbricata termoretraibile, che ridistribuisce il campo elettrico nei punti di concentrazione della tensione attraverso coni di sollecitazione, riduce l'intensità del campo elettrico e minimizza i danni da scarica e isolamento.


Connessione affidabile e capacità di trasporto di corrente: gli adattatori terminali consentono una transizione graduale dal conduttore circolare in tubo di rame ai giunti di dilatazione flessibili, riducendo l'aumento di temperatura alle estremità e garantendo la capacità di trasporto di corrente del conduttore. I giunti intermedi utilizzano manicotti interni in acciaio inossidabile per i conduttori, fissati esternamente con due sbarre collettrici di collegamento semicircolari e serrati e saldati utilizzando quattro strumenti specializzati con morsetto a C in acciaio inossidabile, garantendo la capacità di trasporto di corrente del conduttore e prevenendone la deformazione.


Struttura compatta e impermeabile: i giunti sono compatti e facili da installare. Giunti intermedi appositamente impermeabilizzati supportano il funzionamento in immersione a breve termine della sbarra collettrice.


Struttura e requisiti del prodotto

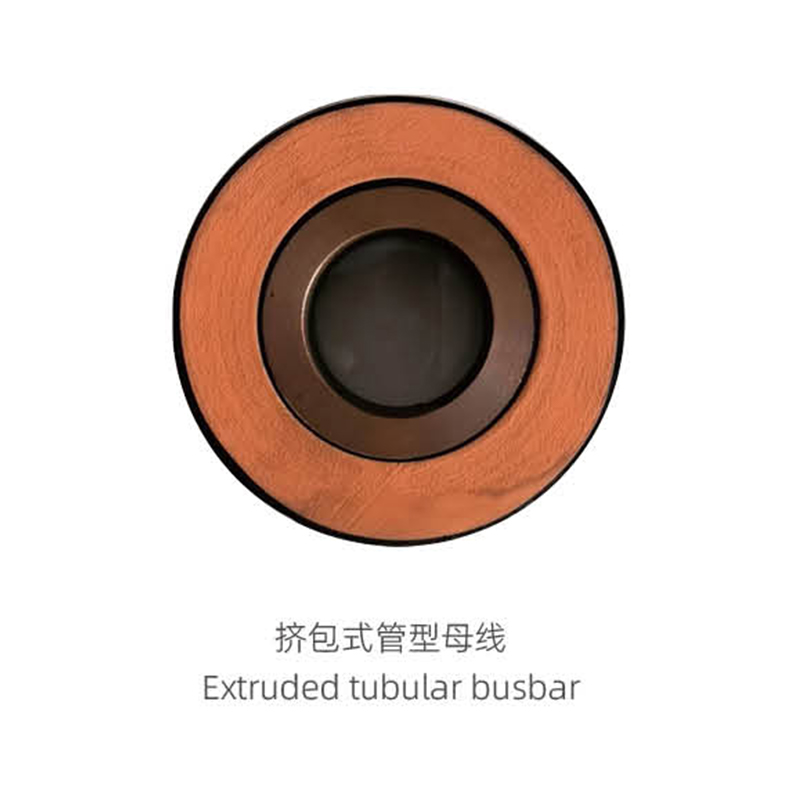

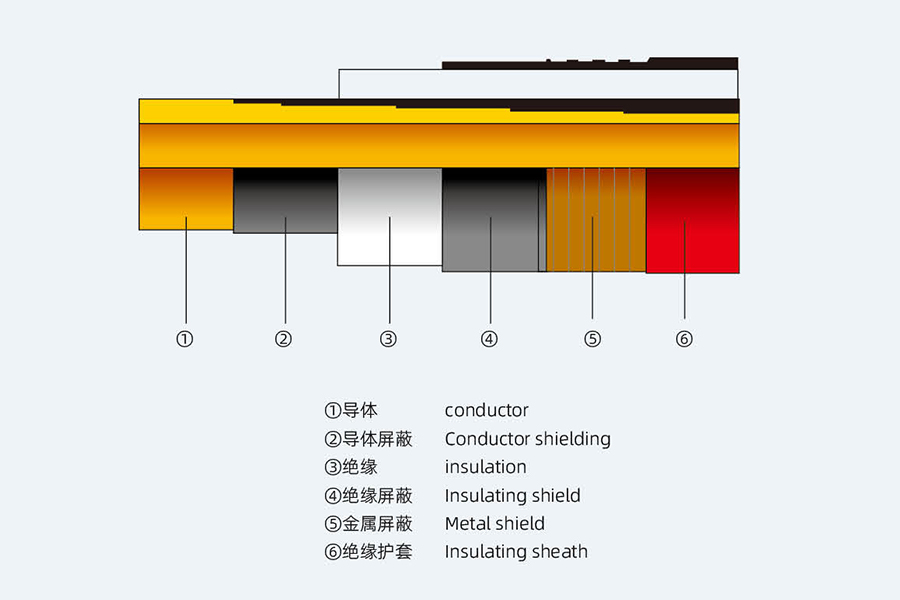

La sbarra collettrice tubolare isolata schermata composita è una combinazione di un conduttore della sbarra collettrice tubolare (rame o alluminio) e uno schermo del conduttore, isolante, schermo isolante, ecc., estruso da polimero per realizzare la corrente di conduzione e l'isolamento schermante della sbarra collettrice.

Selezione della materia prima principale: tubo rigido in rame conduttore (appositamente personalizzato), schermo interno, schermo esterno, gomma EPDM, uno strato schermante metallico, un foglio di rame, una guaina esterna e un isolamento in polimero poliolefinico.
Tecnologia di base: tecnologia di coestrusione a tre strati - garanzia della qualità dell'estrusione, l'interfaccia tra la schermatura e l'isolamento interno ed esterno è stretta senza spazi vuoti, il che migliora notevolmente le prestazioni del bus del tubo isolato; La tecnologia dei giunti per sbarre collettrici per tubi isolati adotta un giunto per tubi schermati per rendere il prodotto completo.

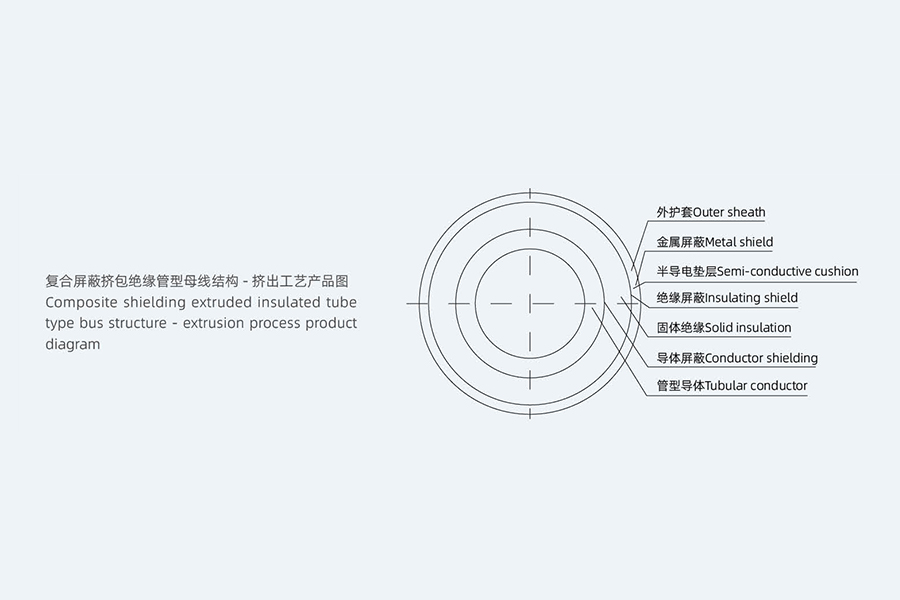

Disegno della struttura del prodotto

Vantaggi del sistema di sbarre a tubo isolato estruso
L'adattatore terminale collega il tubo in rame con conduttore tondo con l'estremità di connessione del giunto di dilatazione morbido, ottenendo una transizione graduale da tondo a quadrato, riducendo l'aumento della temperatura finale e garantendo la capacità di trasporto della corrente del conduttore. Il cono di sollecitazione viene utilizzato per modificare la distribuzione del campo elettrico alla concentrazione di tensione del terminale termoretraibile prefabbricato, ridurre l'intensità del campo elettrico, ridurre la scarica del prodotto, ridurre il danno all'isolamento, migliorare le prestazioni del bus tubolare, garantire la durata operativa del bus tubolare e ridurre il tasso di incidenti dovuti a guasti.

Tecnologia di produzione delle sbarre tubolari isolate
Vantaggi del giunto: struttura piccola, facile da installare, dopo un trattamento speciale può essere immerso in acqua per un breve periodo, modificando la forma geometrica della concentrazione di tensione del giunto della sbarra del tubo per modificare la distribuzione del campo elettrico, ridurre l'intensità del campo elettrico, per ridurre la possibilità di generazione di corona, ridurre i danni all'isolamento, migliorare le prestazioni della sbarre del tubo, garantire la vita operativa della sbarre del tubo, ridurre il tasso di incidenti dovuti a guasti.

Regole generali
Questa specifica tecnica è applicabile alla sbarra collettrice in rame completamente isolata con schermatura composita e presenta i requisiti tecnici in termini di funzione, struttura, prestazioni, installazione e test.
La presente specifica tecnica rappresenta i requisiti tecnici minimi, non specifica tutti i dettagli tecnici e non cita integralmente le disposizioni delle norme e delle specifiche pertinenti. Il contraente dovrà fornire prodotti di alta qualità in conformità con le presenti specifiche tecniche e le pertinenti norme nazionali.


Soluzioni applicative tipiche per sbarre a tubi isolati
Metodo 1: collegare il trasformatore principale alla sala di controllo
Questo è il modo più comune di applicazione delle sbarre tubolari. La sbarra è collegata direttamente dai terminali a bassa tensione del trasformatore principale al
terminali del quadro elettrico nella sala di controllo. Principali vantaggi: Adatto a grandi correnti. Il cablaggio è chiaro e bello e può essere completamente isolato o semi-isolato.

Metodo 2: La sbarra collettrice viene fatta passare attraverso una trincea o un soppalco per cavi
La figura seguente è un altro modo comune di applicare le sbarre tubolari. Le sbarre collettrici possono essere collegate ai quadri elettrici attraverso fosse interrate
o soppalchi per cavi e possono essere utilizzati anche per il collegamento tra quadri elettrici. Questa sbarra è completamente isolata ed è particolarmente adatta alle situazioni
dove il cablaggio è difficile.

Metodo 3: Le sbarre tubolari vengono instradate attraverso fosse o soppalchi per cavi
Questo metodo è il metodo di collegamento dei cavi superiore del quadro elettrico. Può anche essere collegato tramite il cavo mezzanino e il collegamento cavo inferiore
metodo. Gli utenti possono scegliere in base alla situazione reale. Il tipo a sbarre è completamente isolato.

Metodo 4: sistema di monitoraggio CNC per bus tubolare
La nostra azienda lo sviluppa da sola e implementa il monitoraggio intelligente senza pilota di molteplici dati tecnici del bus della metropolitana.

Sbarra a tubo isolato

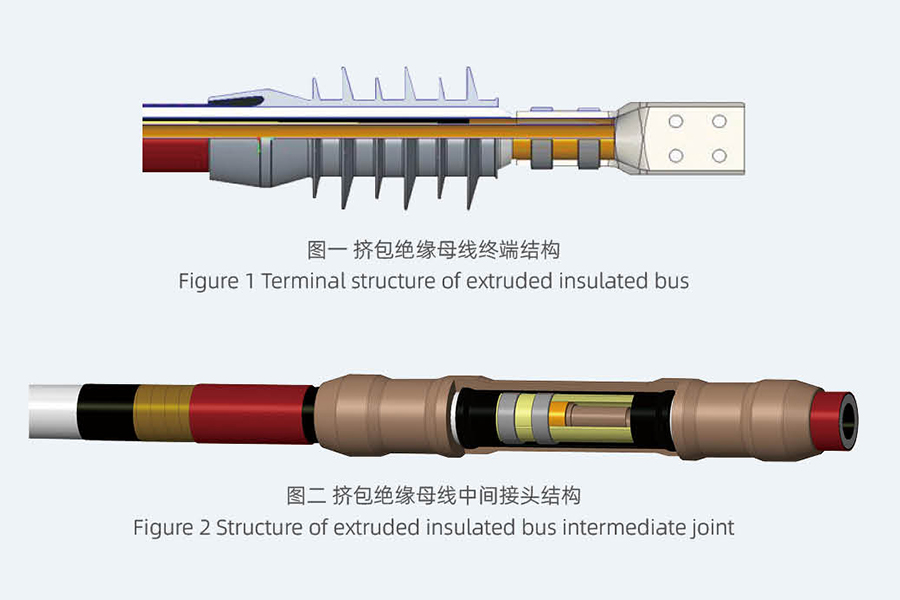

Vantaggi dei giunti intermedi termoretraibili prefabbricati

Struttura compatta, facile da installare.


Altera la distribuzione del campo elettrico nei punti di concentrazione della tensione del giunto tubolare della sbarra modificandone la forma geometrica, riducendo così l'intensità del campo elettrico.


Mira a ridurre al minimo la probabilità di scarica effetto corona, ridurre i danni all'isolamento e migliorare le prestazioni della sbarra collettrice tubolare.


Garantisce la durata operativa della sbarra collettrice tubolare e riduce l'incidenza di incidenti dovuti a guasti.


Il contatto diretto tra i conduttori è ottenuto tramite manicotti interni in acciaio inossidabile, collegati esternamente con due sbarre semicircolari. Quattro morsetti a C in acciaio inossidabile vengono serrati e saldati utilizzando stampi per utensili specializzati, garantendo la capacità di trasporto di corrente del conduttore e prevenendone la deformazione.


Dopo il trattamento impermeabile, i giunti intermedi consentono alla sbarra di funzionare brevemente mentre è immersa nell'acqua.

Prodotti consigliati

Chi siamo
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Riuniamo un team professionale di esperti del settore, personale tecnico e ingegneristico senior e specialisti di produzione esperti che sono impegnati da molti anni nella tecnologia delle apparecchiature elettriche.
I nostri prodotti principali includono sbarre con tubi in rame e alluminio, sbarre con tubi per energia eolica, sbarre intensive (compatte) e sistemi di linee di contatto scorrevoli. Ci concentriamo sulla ricerca e sviluppo e sulla produzione di sbarre tubolari chiuse completamente isolate da 0,4 kV–35 kV e sistemi busway in resina colata a bassa tensione, fornendo percorsi di trasmissione di potenza affidabili per centrali elettriche, sottostazioni, parchi eolici, trasporti ferroviari e strutture industriali.
Certificato d'onore
  • Licenza commerciale
  • Certificato di brevetto per modello di utilità
  • Certificato di brevetto per modello di utilità
  • Certificato di brevetto per modello di utilità
  • Certificato di brevetto per modello di utilità
  • Certificato di brevetto per modello di utilità
  • Certificato di brevetto per modello di utilità
  • Certificato di brevetto per modello di utilità
Novità
Sbarra collettrice tubolare completamente isolata Industry knowledge

1. Che cos'è la barra collettrice tubolare in gomma siliconica EPDM

Il Sbarra collettrice tubolare in gomma siliconica EPDM è un componente conduttivo isolato specializzato, che combina un nucleo conduttore metallico con uno strato isolante esterno in gomma siliconica EPDM. È progettato per sistemi di distribuzione dell'energia ad alta tensione, integrando eccellente isolamento, resistenza agli agenti atmosferici e durata meccanica. Un professionista Fornitore di sbarre collettrici tubolari in gomma siliconica EPDM produce prodotti che soddisfano gli standard industriali, inclusi Sbarra collettrice tubolare in gomma siliconica EPDM ad alta tensione per scenari di media e alta tensione (10kV-35kV).

(1) Struttura principale e caratteristiche chiave

Il Sbarra collettrice tubolare in gomma siliconica EPDM è costituito da un nucleo conduttore in rame o alluminio (conduttività ≥60% IACS) e uno strato isolante in gomma siliconica EPDM di spessore 3-8 mm. Può sopportare una tensione di rottura di ≥25kV/mm , temperatura di esercizio compresa tra -40 ℃ e 120 ℃ e ha un'eccellente resistenza all'ozono, alle radiazioni UV e alla corrosione chimica.

2. Usi principali della sbarra collettrice tubolare in gomma siliconica EPDM

Grazie al suo isolamento superiore e all'adattabilità ambientale, il Sbarra collettrice tubolare in gomma siliconica EPDM è ampiamente utilizzato nei sistemi di alimentazione e nelle applicazioni industriali, tra cui principalmente:

  • Sottostazioni di media e alta tensione (10kV-35kV), utilizzate per i collegamenti in sbarre tra quadri, trasformatori e interruttori automatici.
  • Sistemi di distribuzione dell'energia per esterni, che si adattano a condizioni meteorologiche avverse come pioggia, neve e forte luce solare.
  • Impianti industriali (metallurgici, chimici, elettronici), dove sono richieste resistenza alla corrosione e stabilità dell'isolamento.
  • Stazioni di energia rinnovabile (solare, eolica), che collegano le apparecchiature di generazione di energia alle reti di distribuzione.

Un affidabile Fornitore di sbarre collettrici tubolari in gomma siliconica EPDM fornisce specifiche personalizzate per adattarsi a diversi spazi di installazione e requisiti di tensione, garantendo una trasmissione di potenza sicura e stabile.

3. Confronto delle prestazioni con le tradizionali sbarre isolate

Confronto delle prestazioni delle sbarre collettrici tubolari in gomma siliconica EPDM e delle sbarre collettrici isolate tradizionali
Tipo di barra degli autobus Tensione di rottura Resistenza agli agenti atmosferici Durata di servizio
Sbarra collettrice tubolare in gomma siliconica EPDM ≥25kV/mm Eccellente (resistente ai raggi UV/ozono) 25-35 anni
Sbarra collettrice isolata in PVC ≤15kV/mm Scarso (i raggi UV sono inclini all'invecchiamento) 10-15 anni
Sbarra collettrice isolata in ceramica ≥30kV/mm Buono (fragile) 20-25 anni

Il Sbarra collettrice tubolare in gomma siliconica EPDM ad alta tensione si distingue per le sue prestazioni equilibrate: migliore resistenza agli agenti atmosferici rispetto al PVC e maggiore flessibilità rispetto alla ceramica, che lo rendono ideale per applicazioni esterne e industriali ad alta tensione.

4. Domande frequenti

Q1: Per quale intervallo di tensione è adatta la barra collettrice tubolare in gomma siliconica EPDM?

R: Viene utilizzato principalmente per 10kV-35kV sistemi di alimentazione a media e alta tensione, con opzioni personalizzate per livelli di tensione più elevati.

Q2: Come selezionare un fornitore affidabile di sbarre collettrici tubolari in gomma siliconica EPDM?

R: Scegli fornitori con rapporti di test sulle prestazioni di isolamento, qualità stabile del materiale EPDM e capacità di produzione personalizzate.

Q3: Può essere utilizzato in ambienti costieri o corrosivi?

R: Sì, lo strato di gomma siliconica EPDM ha una forte resistenza alla corrosione, adatto per ambienti industriali costieri e chimici.

Q4: Qual è la capacità massima di trasporto di corrente di questa sbarra collettrice?

R: I modelli standard possono trasportare fino a 3000A , con opzioni di capacità maggiori disponibili da fornitori professionali.
