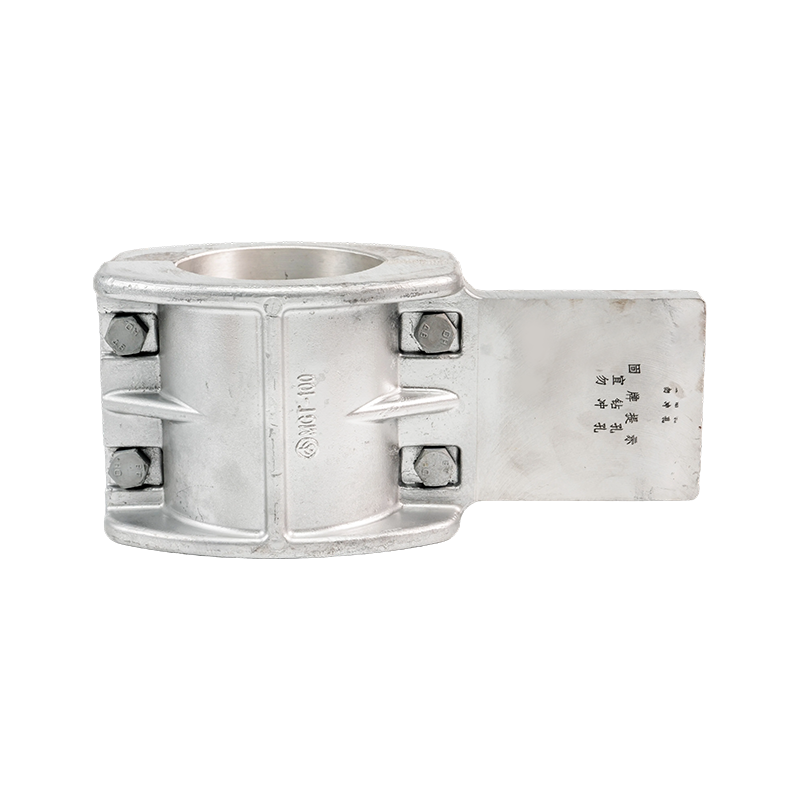

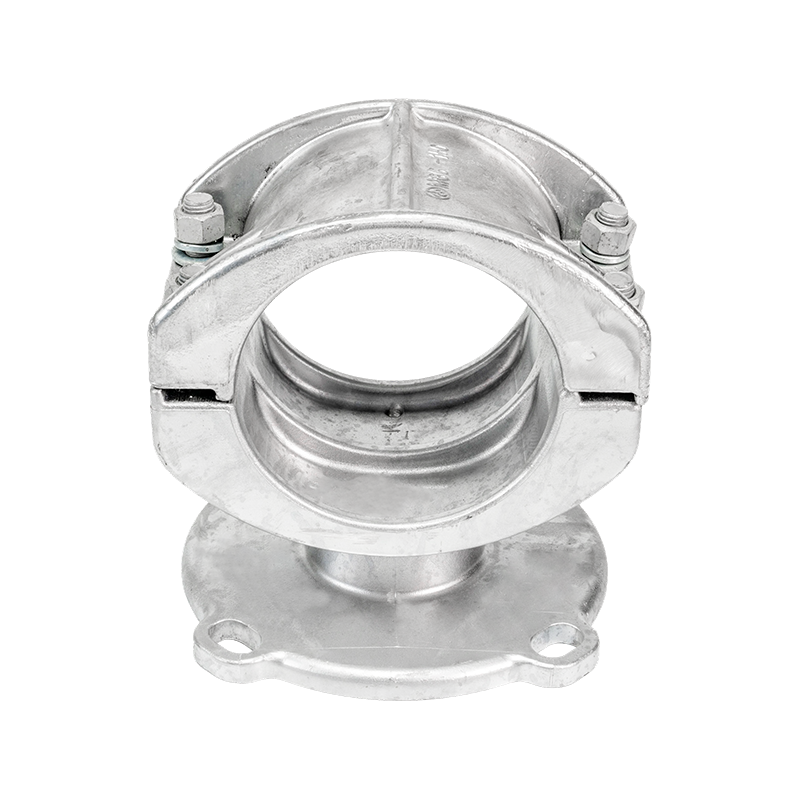

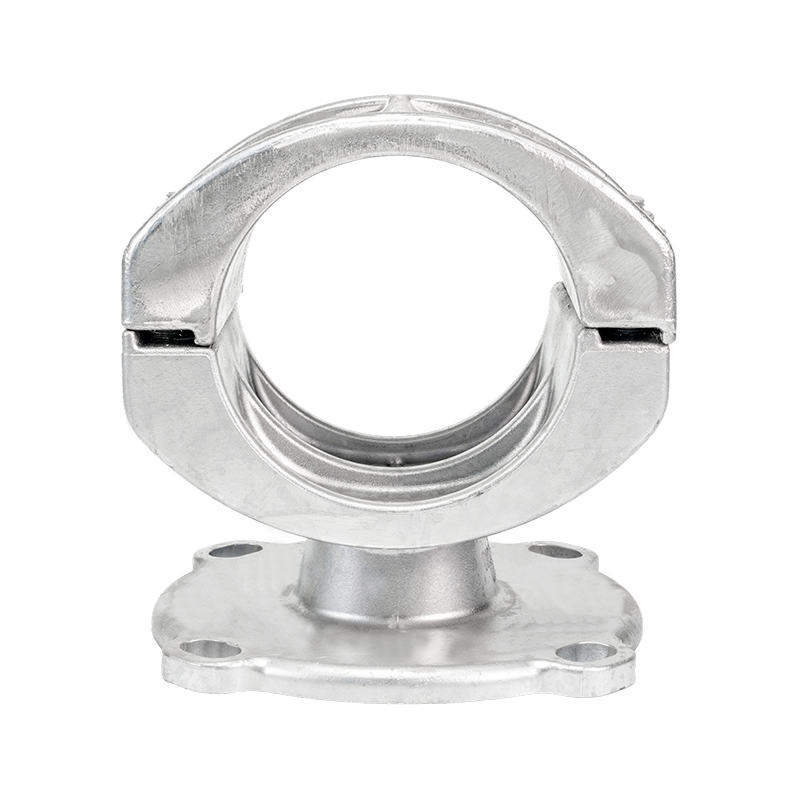

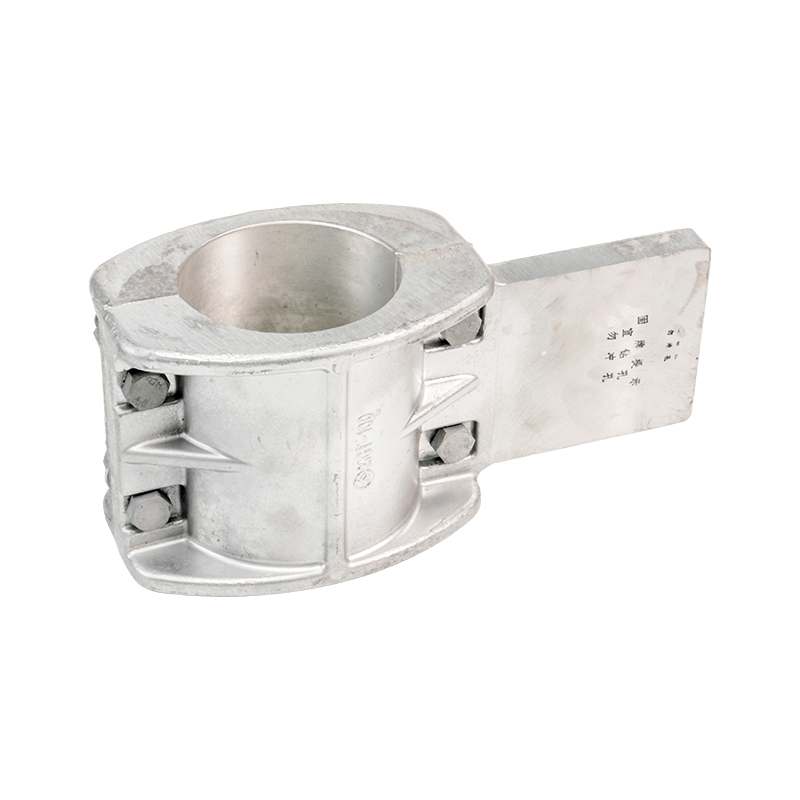

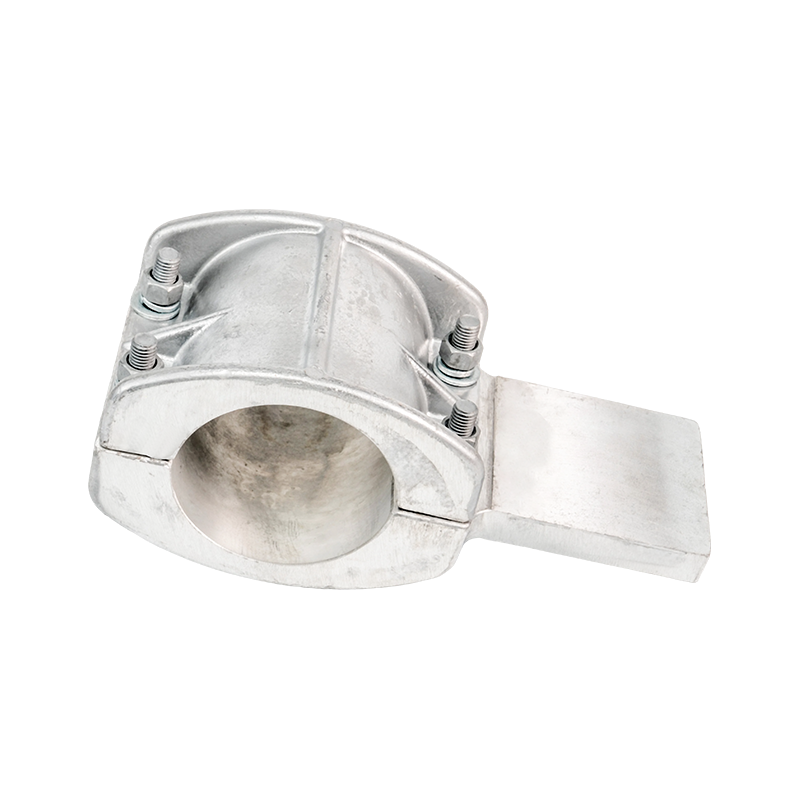

Supporti per sbarre collettrici (tipo con supporto fisso)

Vantaggi tecnici

Hardware fisso tipo MGG: compatibile con diametri esterni delle sbarre collettrici tubolari che vanno da Φ50 mm a Φ180 mm.  Disponibili sia nei modelli standard che rinforzati. Costruito con componenti in acciaio zincato a caldo, con parametri dimensionali e dati di peso chiaramente definiti.

Cappucci terminali tipo MGF: compatibili con diametri interni/esterni delle sbarre collettrici tubolari che vanno da Φ50/45 mm a Φ250/230 mm. Disponibili nei tipi standard, smorzanti e con terminale a sfera. Tipo smorzante dotato di fili smorzanti da LGJ-240 a LGJ-630 per migliorare la resistenza sismica e alle vibrazioni.

Morsetti di tensione per trefoli di acciaio: includono tipo forgiato integrale e tipo dal design universale. Compatibili con diametri di trefoli di acciaio da Φ7,8 mm a Φ16,0 mm, con forza di presa compresa tra 45 kN e 187 kN.  Realizzato con componenti in acciaio zincato a caldo, con dimensioni standardizzate e parametri di resistenza alla presa.

Trefoli di alluminio con anima in acciaio (ACSR): la struttura è conforme allo standard GB1179-83. Le sezioni nominali vanno da 10/2 mm² a 240/30 mm². Fornire parametri standardizzati come sezione trasversale calcolata, diametro esterno, resistenza CC, resistenza alla trazione calcolata e peso calcolato.

Caratteristiche

Materiale e processo: l'hardware è prodotto utilizzando acciaio zincato a caldo, con lo spessore del rivestimento di zinco che soddisfa rigorosamente lo standard di ≥ 85 μm. Attraverso processi di forgiatura e trattamento termico, il materiale raggiunge eccellenti proprietà meccaniche e mantiene una buona tenacità anche a basse temperature di -40℃. I trattamenti di sabbiatura e passivazione superficiale migliorano ulteriormente la resistenza alla corrosione, soddisfacendo i requisiti di utilizzo a lungo termine in ambienti corrosivi di livello C4.

Prestazioni meccaniche: la forza di presa dell'hardware varia da 45 a 187 kN, progettata con un fattore di sicurezza di 2,5. L'analisi degli elementi finiti ottimizza la distribuzione delle sollecitazioni strutturali e i test di durata a fatica soddisfano il requisito di 10^7 cicli di vibrazione. Le frequenze di risonanza sono controllate al di fuori della gamma operativa del sistema, garantendo riserve di forza per resistere a carichi di impatto improvvisi.

Prestazioni elettriche: la progettazione dell'hardware considera pienamente gli effetti dell'accoppiamento elettrotermico, ottimizzando la struttura per ridurre le perdite di correnti parassite. I calcoli della forza elettromagnetica in condizioni di cortocircuito sono conformi ai requisiti di stabilità del sistema, con valori di resistenza di contatto controllati al di sotto di 50 μΩ. Il design anti-corona garantisce che non si verifichino fenomeni di scarica parziale in ambienti ad alta tensione.

Adattabilità ambientale: l'hardware supera 3.000 ore di test in nebbia salina e 2.000 ore di test di invecchiamento ultravioletto, mantenendo prestazioni stabili durante i cicli di temperatura da -40 ℃ a 60 ℃. In condizioni umide e calde, la resistenza di isolamento rimane superiore a 10^4 MΩ. Sono disponibili soluzioni di rivestimento anticorrosione migliorate per regioni speciali.
