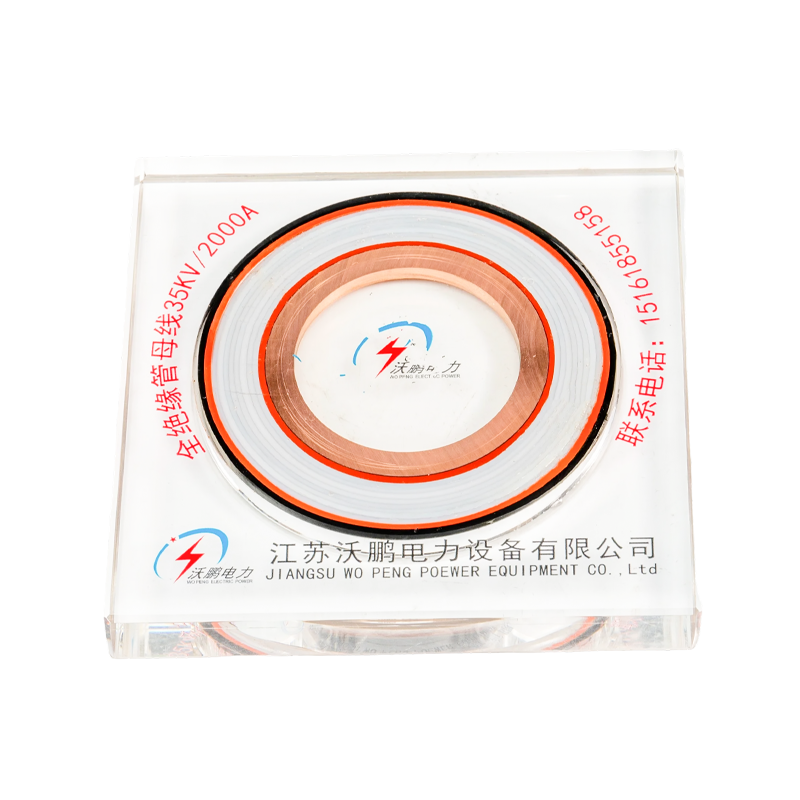

Barra collettrice tubolare in PTFE
La barra collettrice tubolare in PTFE WOPENG è progettata specificamente per ambienti estremi. Il suo isolamento principale impiega un preciso avvolgimento meccanico di pellicola di politetrafluoroetilene (PTFE), con olio siliconico applicato tra gli strati per formare un isolante continuo denso e privo di gas. Il prodotto incorpora non meno di 5 schermi capacitivi (incluso schermo zero, schermo di classificazione e schermo di messa a terra) ed è dotato di estensori di dispersione in gomma siliconica per ottenere una distribuzione del campo elettrico ottimizzata e prestazioni di dispersione migliorate. Offre un'eccellente resistenza alla corrosione e una tolleranza superiore alle alte/basse temperature, con un intervallo di temperatura operativa compreso tra -60 °C e 250 °C e un grado di protezione che raggiunge IP68.
- Dettagli del prodotto
- Caratteristiche
- Contattaci
Vantaggi tecnici
Resistenza alla temperatura: intervallo di temperatura operativa da -60°C a 250°C.
Resistenza alla corrosione: resistente agli acidi, agli alcali, alla nebbia salina e ai solventi organici.
Proprietà lubrificanti: coefficiente di attrito estremamente basso della barra collettrice tubolare in PTFE, che riduce lo stress meccanico.
Elevata rigidità dielettrica: costante dielettrica bassa, perdita dielettrica minima e prestazioni di isolamento stabili.

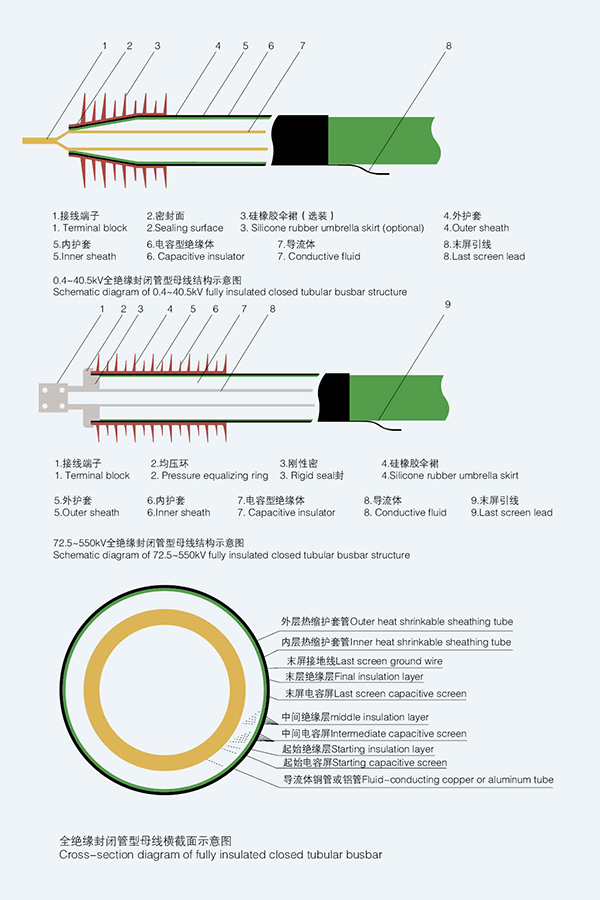

| Diagramma della struttura delle sbarre collettrici del tubo isolato (processo politetraossietilene) |
 |

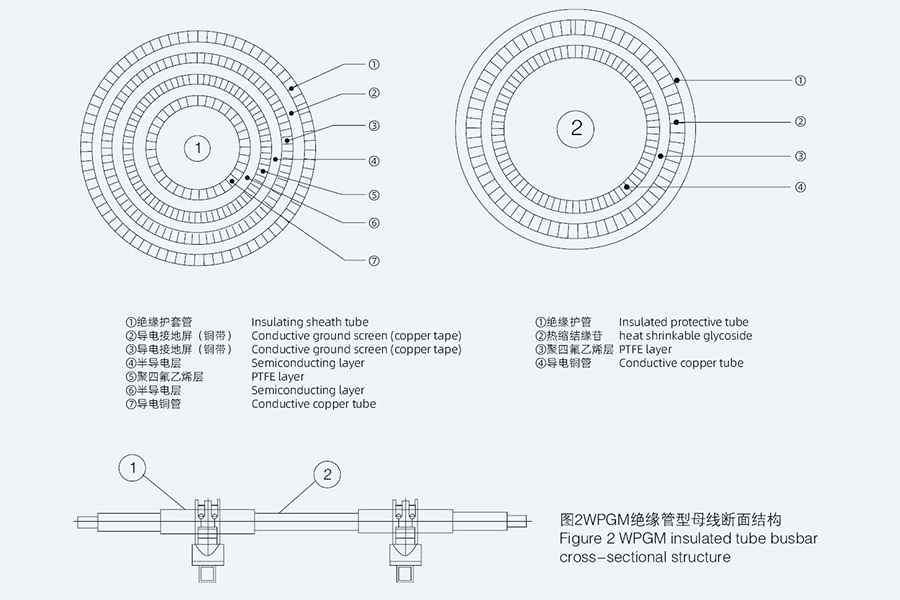

| La struttura in sezione trasversale della sbarra a tubo isolato GM è mostrata nella Figura 2. Modello: GMn/n |
 |
 |
 |
| Soluzioni applicative tipiche per sbarre a tubi isolati |

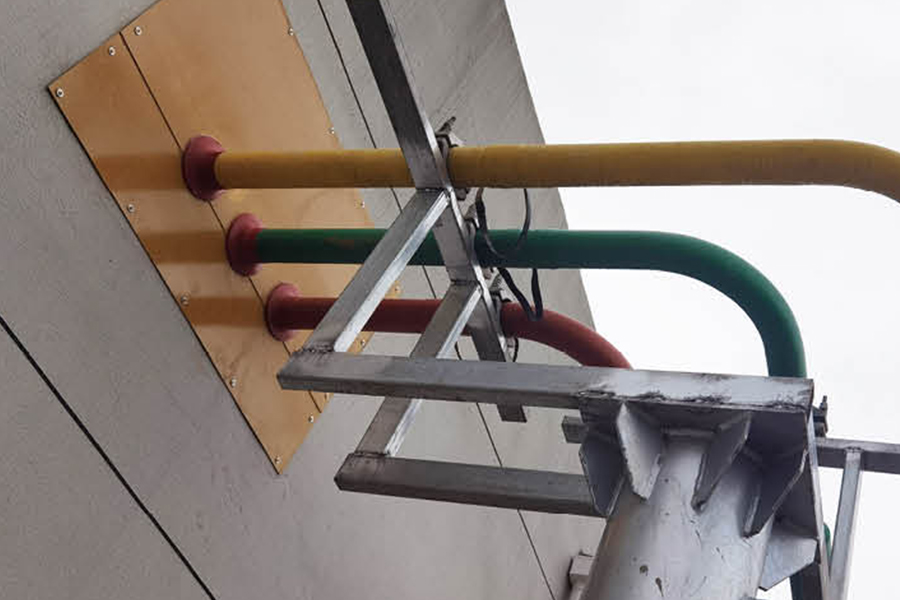

| Metodo 1: collegare il trasformatore principale alla sala di controllo Questo è il modo più comune di applicazione delle sbarre tubolari. La sbarra è collegata direttamente dai terminali a bassa tensione del trasformatore principale al terminali del quadro elettrico nella sala di controllo. Principali vantaggi: Adatto a grandi correnti. Il cablaggio è chiaro e bello e può essere completamente isolato o semi-isolato. |
 |

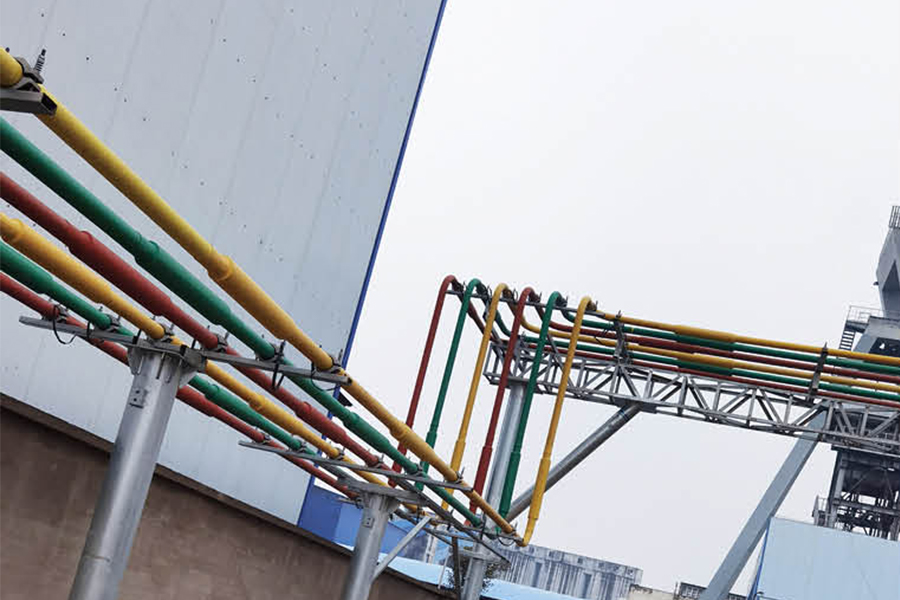

| Metodo 2: La sbarra collettrice viene fatta passare attraverso una trincea o un soppalco per cavi La figura seguente è un altro modo comune di applicare le sbarre tubolari. Le sbarre collettrici possono essere collegate ai quadri elettrici attraverso fosse interrate o soppalchi per cavi e possono essere utilizzati anche per il collegamento tra quadri elettrici. Questa sbarra è completamente isolata ed è particolarmente adatta alle situazioni dove il cablaggio è difficile. |
 |
| Metodo 3: Le sbarre tubolari vengono instradate attraverso fosse o soppalchi per cavi Questo metodo è il metodo di collegamento dei cavi superiore del quadro elettrico. Può anche essere collegato tramite il cavo mezzanino e il collegamento cavo inferiore metodo. Gli utenti possono scegliere in base alla situazione reale. Il tipo a sbarre è completamente isolato. |
 |
| Metodo 4: sistema di monitoraggio CNC per bus tubolare La nostra azienda lo sviluppa da sola e implementa il monitoraggio intelligente senza pilota di molteplici dati tecnici del bus della metropolitana. |
 |
| Sbarra a tubo isolato |
 |
Sfide tecniche
Controllo del processo di avvolgimento: requisito di uniformità della tensione tra gli strati entro ± 2%, con assistenza ultrasonica necessaria per il controllo delle bolle.
Adesione tra strati: la bassa energia superficiale della barra collettrice tubolare in PTFE determina un debole legame tra gli strati, che richiede agenti di trattamento speciali.
Costo elevato: il costoso materiale grezzo per sbarre collettrici tubolari in PTFE comporta costi del prodotto notevolmente più elevati rispetto ad altri tipi.
Riciclaggio difficile: il materiale delle sbarre collettrici tubolari in PTFE è difficile da degradare, con conseguenti elevati costi di lavorazione ambientale.
Chi siamo
Jiangsu Wopeng Power Technology Co., Ltd.
Fondata nel giugno 2018, Jiangsu Wopeng Power Technology Co., Ltd. è un Produttore di sbarre tubolari in PTFE personalizzate e Fabbrica OEM di sbarre tubolari isolate in PTFE, è cresciuta rapidamente diventando un'impresa high-tech specializzata nel campo dei sistemi di sbarre ad alta e bassa tensione.
Abbiamo un team professionale di esperti del settore, personale tecnico senior e tecnici di produzione esperti che operano nel settore delle apparecchiature elettriche da molti anni.
I nostri prodotti principali includono sbarre tubolari in rame e alluminio, sbarre per energia eolica, sbarre intensive e sistemi di linee di contatto scorrevoli. Ci concentriamo su ricerca e sviluppo e produzione di sbarre tubolari completamente isolate da 0,4 kV a 35 kV e sistemi di sbarre in resina colata a bassa tensione, fornendo soluzioni affidabili per la distribuzione di energia in centrali elettriche, sottostazioni, parchi eolici, ferrovie e impianti industriali.
Testimonianze e riconoscimenti
Novità
-
-
Alle 15:00 nel pomeriggio più caldo dell'anno, il quadro da 4.000 A di un impianto costiero scatta per la terza volta nella settimana. Il design era valido e l'interruttore ha funzionato bene. Il vero colpevole: un giunto imbullonato su una...
Vedi di più + -
Chiedi a due cataloghi cosa può trasportare una barra di alluminio da 100×10 mm e potresti ottenere due risposte diverse: 800 A da uno, 965 A da un altro. Entrambi possono avere ragione, perché un grafico della portata delle sbarre collettrici in allumin...
Vedi di più +
Sbarra collettrice tubolare completamente isolata Conoscenza del settore
1. Cos'è la barra collettrice tubolare in PTFE
Il Barra collettrice tubolare in PTFE è un componente conduttivo isolato ad alte prestazioni, composto da un nucleo conduttore metallico (rame o alluminio) e uno strato isolante in politetrafluoroetilene (PTFE). È appositamente progettato per sistemi di alimentazione ad alta tensione, sfrutteo le proprietà uniche del PTFE per garantire una trasmissione di potenza sicura ed efficiente. Un professionista Produttore di sbarre collettrici tubolari in PTFE and Fornitore di sbarre collettrici tubolari in PTFE produce prodotti che soddisfano gli standard di alta tensione, con a Produttore di sbarre collettrici tubolari in PTFE personalizzate offrendo soluzioni su misura per esigenze progettuali specifiche.
(1) Struttura principale e caratteristiche chiave
Il Barra collettrice tubolare in PTFE presenta un nucleo conduttore (conduttività ≥63% IACS) avvolto in uno strato isolante in PTFE spesso 4-8 mm. Vanta una tensione di rottura di ≥35kV/mm , intervallo di temperatura di funzionamento compreso tra -60 ℃ e 200 ℃ e resistenza di isolamento superiore a 1,0×10¹⁴Ω. Le proprietà antiaderenti, resistenti alla corrosione e a basso attrito del PTFE rendono la sbarra collettrice ideale per ambienti difficili ad alta tensione.
2. Perché la barra collettrice tubolare in PTFE viene utilizzata nei sistemi ad alta tensione
I sistemi ad alta tensione (≥110 kV) richiedono isolamento, stabilità e durata eccezionali e Barra collettrice tubolare in PTFE soddisfa queste esigenze con i suoi vantaggi unici, tra cui:
- Prestazioni di isolamento superiori: resiste a gradienti di alta tensione (≥35 kV/mm) per prevenire perdite e cortocircuiti, fondamentali per i sistemi da 110 kV-500 kV.
- Adattabilità estrema alla temperatura: funziona stabilmente tra -60 ℃ e 200 ℃, adatto per sottostazioni ad alta tensione esterne in regioni fredde o calde.
- Resistenza alla corrosione e all'inquinamento: il PTFE è inerte agli agenti chimici, all'umidità e alla polvere, riducendo la frequenza di manutenzione in ambienti industriali o costieri ad alta tensione.
- Bassa perdita dielettrica: fattore di perdita dielettrica ≤0,0002 a 50 Hz, riducendo al minimo la perdita di potenza nella trasmissione ad alta tensione a lunga distanza.
Un affidabile Fornitore di sbarre collettrici tubolari in PTFE garantisce che questi vantaggi siano costanti, rendendo la sbarra collettrice la scelta preferita per i sistemi di alimentazione ad alta tensione in tutto il mondo.
3. Confronto delle prestazioni con altre sbarre collettrici isolate ad alta tensione
| Tipo di barra degli autobus | Tensione di rottura | Intervallo di temperatura | Perdita dielettrica |
|---|---|---|---|
| Barra collettrice tubolare in PTFE | ≥35kV/mm | -60℃~200℃ | ≤0,0002 |
| Barra collettrice in colata di resina epossidica | ≥30kV/mm | -30℃~130℃ | ≤0,001 |
| Sbarra collettrice isolata in gomma siliconica | ≥25kV/mm | -40℃~120℃ | ≤0,0005 |
A Produttore di sbarre collettrici tubolari in PTFE personalizzate può ottimizzare la struttura della sbarra collettrice per specifici scenari ad alta tensione, mentre un professionista Produttore di sbarre collettrici tubolari in PTFE garantisce una qualità costante per soddisfare i severi requisiti dei sistemi di alimentazione ad alta tensione.
4. Domande frequenti
Q1: Per quale intervallo di tensione è adatta la barra collettrice tubolare in PTFE?
R: Viene utilizzato principalmente per 110kV-500kV sistemi di alimentazione ad alta tensione, con opzioni personalizzate per livelli di tensione più elevati.
Q2: Come scegliere un fornitore affidabile di sbarre collettrici tubolari in PTFE?
R: Scegli fornitori con rapporti di test sulle prestazioni di isolamento in PTFE, apparecchiature di produzione avanzate ed esperienza in progetti ad alta tensione.
Q3: È possibile realizzare sbarre collettrici tubolari in PTFE personalizzate per dimensioni speciali?
R: Sì, a Produttore di sbarre collettrici tubolari in PTFE personalizzate può produrre sbarre collettrici con dimensioni dei conduttori e spessori di isolamento specifici.
Q4: Qual è la durata della barra collettrice tubolare in PTFE?
R: In normali condizioni di lavoro ad alta tensione, può servire 35-45 anni con prestazioni stabili.
